模拟MAP传感器(汽油机)
这个测试的目的是….

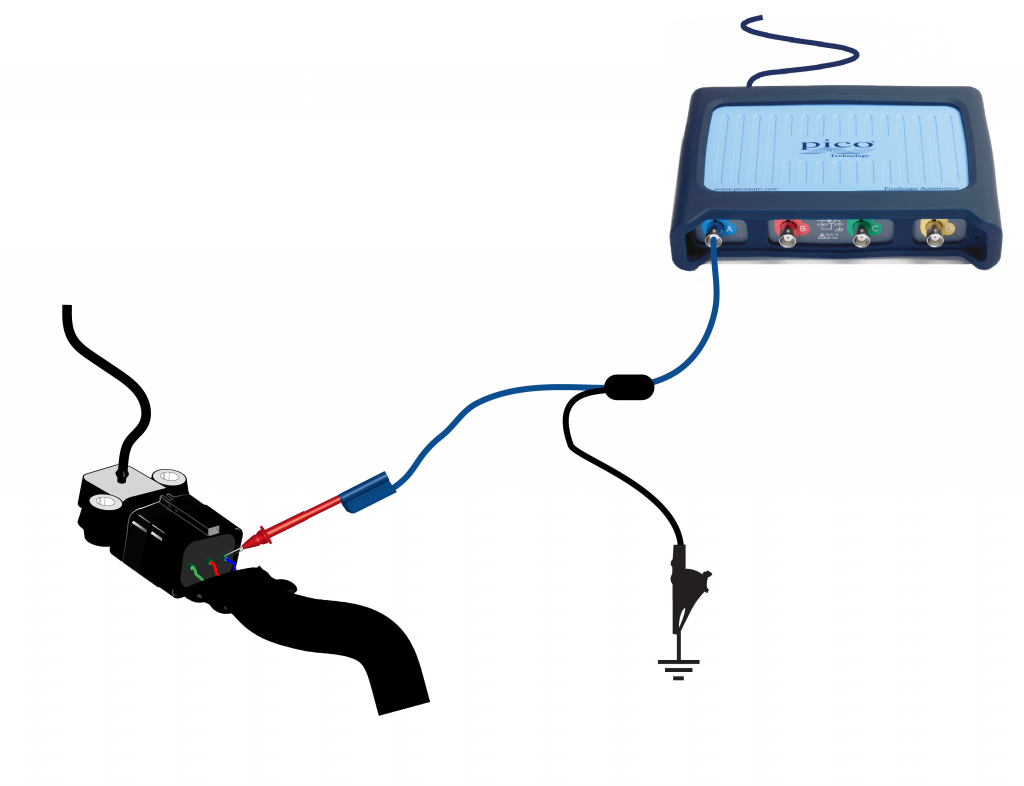

波形采集方法
●根据汽车制造商提供的资料查找出MAP传感器的信号输出线，该传感器的三条电线由电源线、接地线和变化的电压输出线组成。
●连接一条BNC测试线到示波器A通道，连接一个后背刺针到测试线彩色接头(正极)上。再用刺针背刺MAP传感器的信号线，负极搭铁。
●最小化此帮助页面，您会看到PicoScope软件界面加载了一个示例波形，而且预设好了软件以便您采集波形。
●启动发动机，保持怠速运行。
●点击“开始”，开始观察实时数据。
●将油门踏板踩到底，直至发动机转速升到最高，然后再松开油门踏板。
●采集到波形后，“停止“示波器运行。
●关闭发动机。
●使用波形缓冲区、放大以及测量等工具来观察和分析波形。

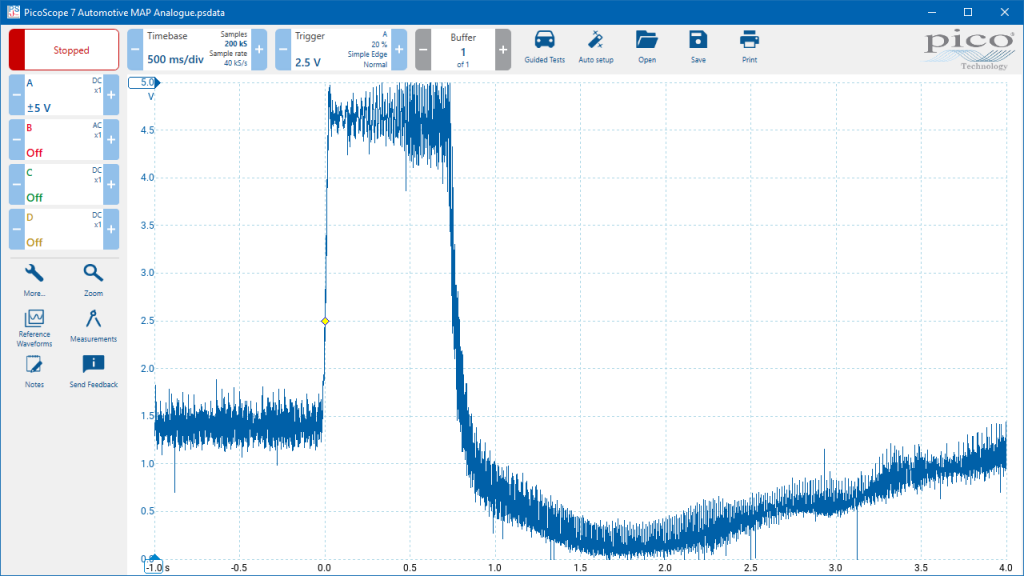

示例波形
波形注意点
这个波形有以下特征:
●发动机怠速时，输出电压约为1.25V-1.5V。
●踩下油门踏板的一瞬间，电压迅速增大到4.5V以上。
●节气门全开时，电压保持在4.5V左右。
●松开油门踏板，电压急剧下降。
●信号电压会一直下降到0.5V以下，然后再慢慢回升至怠速时所对应的电压值。
●波形上的“毛刺”归因于发动机运行时进气脉冲的真空变化。

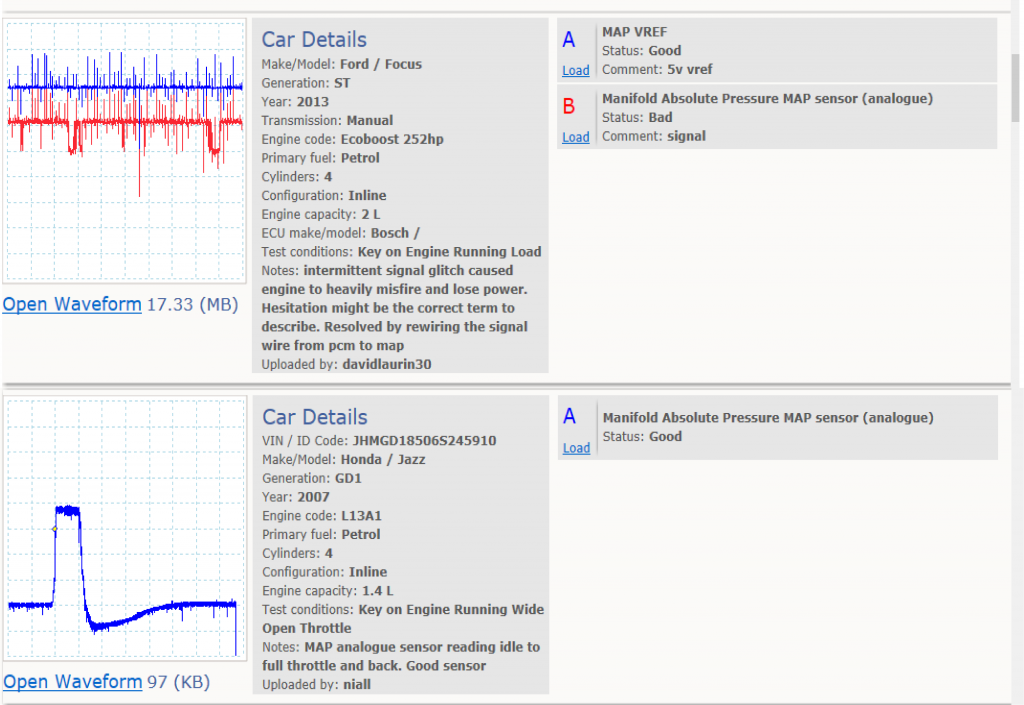

波形库
在波形库添加通道的下拉菜单中选择Manifold absolute pressure MAP sensor (analog)。
更多信息

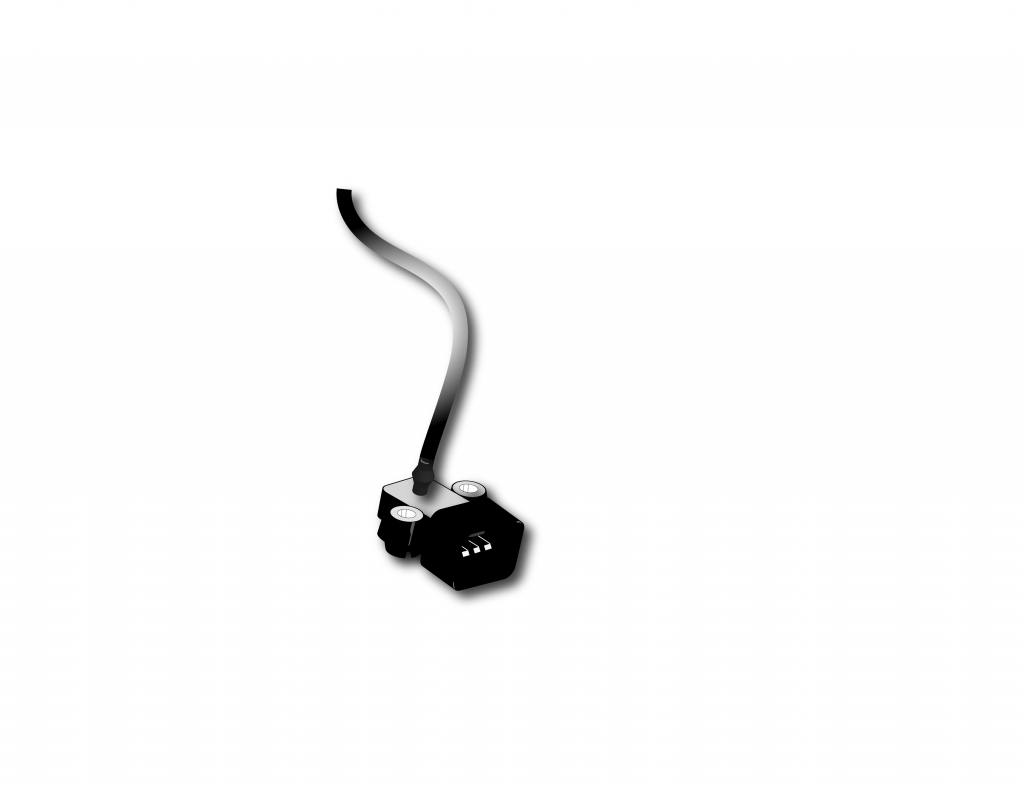

进气歧管绝对压力(MAP)传感器测量进气歧管里的真空。
这个输出信号被发送给发动机管理系统，决定供油、真空度(或轻负载)、点火正时提前。
该传感器是一个三线的设备:
●一条5伏的电源线
●一条接地线
●一条变化的模拟输出信号线
这个传感器可以是电子控制模块的一部分也可以是一个独立的部件。外部传感器的输出信号显示电压会上升和下降，这取决于真空度。
当发动机不运转或节气门全开时，真空为0，传感器输出约5伏。当真空存在时，电压下跌。示例波形显示，在怠速时，输出约1伏。当节气门被打开，歧管里的真空下降，输出电压上升。在这个例子里，电压上升至接近5伏。
不同汽车厂的输出电压是相似的;比预期低的电压会导致动力不足，因为供油不足。相反，过高的电压会导致供油过多，如果持续时间长，最终会导致触某催化器故障。导致这高电压的原因有很多，但可能是简单的真空管破裂或者是挺杆间隙调节错误。内置在ECM里面的MAP传感器的电压只能通过解码器(FCR）来评估，因为接触不到它的电压输出线。
MAP传感器在多数情况测量的是一个负压，但在装有涡轮增压器的汽车上也用来测量正的增压。
相关故障代码
P0105 P0106 P0107 P0108 P0109
