K-line of ISO9141-2 & keyword 2000485A
这个测试的目的是验证数据是否一直沿着 K 线在交换、检查峰峰电压值是否正确、扫描工具与 ECM 通讯的同时是否存在信号。
波形采集方法
使用CAN测试盒
如果你没有CAN测试盒，请见下面 “没有CAN测试盒进行的测试”。
- 首先连接CAN测试盒的16针接头到汽车上的DLC(诊断连接器)上，如图 1 所示。CAN测试盒的LED灯会亮起，告诉你通讯已经建立，也告知你连接的DLC的哪些针脚在工作。确保以下针脚亮着很重要，因为这指示CAN测试盒已通电且功能正常:
蓄电池 V+: 针脚 16
底盘接地: 针脚 4
信号接地: 针脚 5
- 使用CAN测试盒配套的测试线，连接 黄色 测试线到示波器 A 通道。
- 连接 黄色 4 mm 香蕉接头到 针脚 7。
- 连接 黑色 4 mm 香蕉接头到 针脚 4 ，为示波器提供接地。
如 图 1 和图 2所示。
- 点击“开始” ，开始观察实时读数。
- 打开汽车点火开关，确保扫描工具（解码器）与 ECM 成功通讯。
K 线波形将会显示在屏幕上，如下图。
请注意: 一旦ECM与扫描工具通讯成功，CAN测试盒的针脚 7 LED会闪亮。如果扫描工具显示与ECM没有通讯，且针脚 7 LED没有闪亮，说明扫描工具没有发送指令到ECM，以进行通讯。
如果扫描工具显示它没有与ECM通讯，且针脚 7 LED 在闪亮，说明扫描工具正在发送指令，但ECM没有完成通讯。原因可能是DLC和ECM之前的连接不良、扫描工具软件发送错误的通讯指令，或ECM里有故障。
图1
图2
没有CAN测试盒的情况下进行测试
- 连接一条BNC测试线到 示波器 A 通道，连接一个后背刺针到测试线彩色接头（正极）上。
- 查阅汽车技术手册，在可接触到的位置处（通常在诊断连接器上）辨识汽车通信网络的K线针脚，小心地背刺DLC连接器的背部，或通过厂家线路图辨识的其它适当的测试位置。
- 连接一个 鳄鱼夹 测试线黑色接头（负极）上，并将它夹到汽车蓄电池负极柱或底盘良好的接地上。
- 点击“开始” ，开始观察实时读数。
- 打开汽车点火开关，确保扫描工具（解码器）与 ECM 成功通讯。
K 线波形将会显示在屏幕上，如下图。

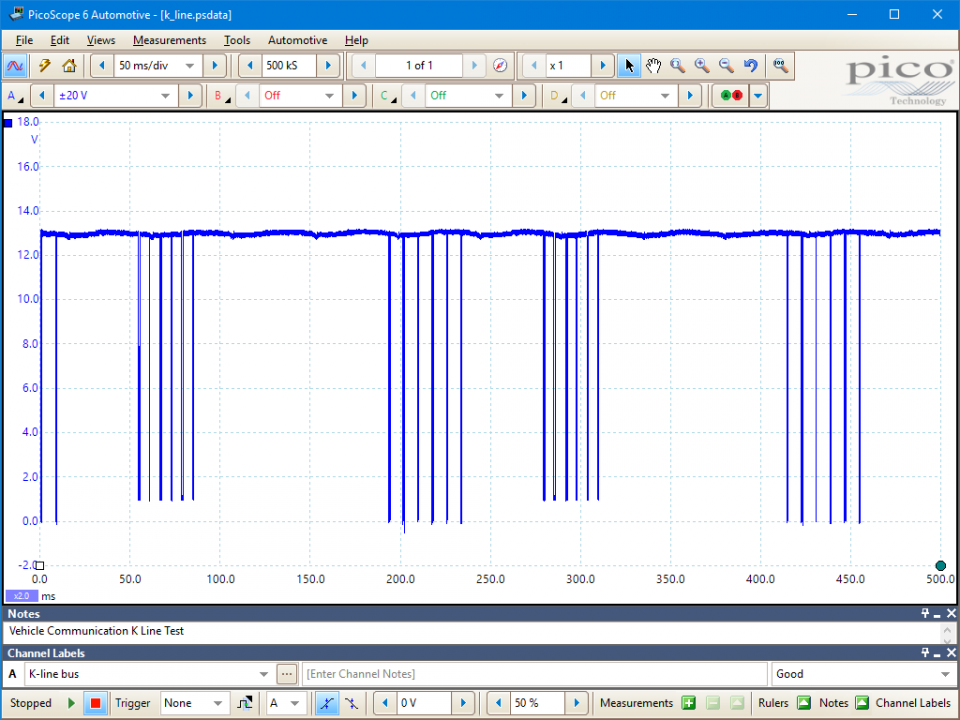

示例波形
波形注意点
在这个波形里，我们可以验证数据一直沿着K线在交换，并可以检查峰峰电压值是否正确和扫描工具与ECM通讯的同时是否存在信号。查阅汽车厂家手册以查找精准的波形参数。
技术信息
K-Line是非常低速的单线的串行通信系统，应用在多数的汽车和商用车上。它通常被用来诊断汽车电子控制模块（ECMs）和诊断设备（扫描工具和数据记录仪）之间的连接。K-Line是基于ISO9141规格的网格，也因9141加利福尼亚空气资源委员会（CARB）标准而闻名。
总体上，K-Line与CAN Bus网络和大多数通信网络非常不同。例如，CAN Bus网络没有一个中心的或主的ECM：所有ECM是平等的，因为它们都能够沿着网络发送信息，也能接收信息。
对于K-Line网络或其它满足ISO 9141的网络，信息传输的方向是非常重要的。网络控制权由主的ECM（Msater ECM）支配，信息的传输方向和时间取决于哪个ECM在说话（发送信息），和哪个ECM在聆听（等待信息）。两个ECM因此不能同时发送信息，必须轮流等待直到被主的ECM（Msater ECM）允许，见图 3。
上面线路图显示网络的通信只有一条线。信息因此需要以二进制格式传输且传送的是脉冲电压信号。K 线上的电压在两个二进制码间跳动（一系列的1和0）。二进制码代表的电压如 图 4 :
注意: 逻辑 0 代表的是蓄电池电压，所以可能在12 V以上。
备注 1: K-Line 信息不同于 CAN 信息，因为CAN总是一次性发送整个信息，而K线可能要分开几部分发送。
备注 2: CAN Bus 网络作为一个稳定的通信网络和汽车运行时的诊断网络而工作。K 线仅支持诊断设备。然而，当没连接诊断仪器，K 线的线路可能被其它ECM以不同的波特率和不同的时间模式用作通信。

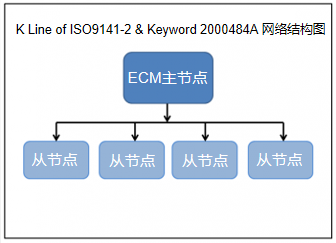

图3 K-line ISO 9141 网络结构图

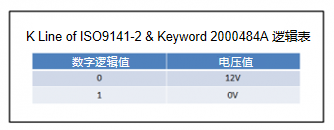

图 4 K-line ISO 9141 逻辑表
更多信息
诊断接口的16个针脚连接到CAN测试盒上，编号如下:
Pin 1:485A (车厂的专用信息)
Pin 2:Bus + Line J1850
Pin 3:未来升级
Pin 4:底盘搭铁 (接地)
Pin 5:信号搭铁 (信号)
Pin 6:SAE J2284的CAN高
Pin 7:ISO9141-2的K Line & Keyword 2000485A
Pin 8:未来升级
Pin 9:485B (车厂的专用信息)
Pin 10:Bus – Line J1850
Pin 11:时钟
Pin 12:未来升级
Pin 13:未来升级
Pin 14:SAE J2284的CAN低
Pin 15:ISO9141-2的L Line & Keyword 2000
Pin 16:蓄电池电压 V+ (电压供应 最大4安培。)
