共轨柴油机喷油嘴回油压力测试

此测试的目的是使用 WPS500X 压力传感器评估每个共轨柴油 (CRD) 电磁阀式喷油嘴的回油压力,仅适用于低回油压力系统。

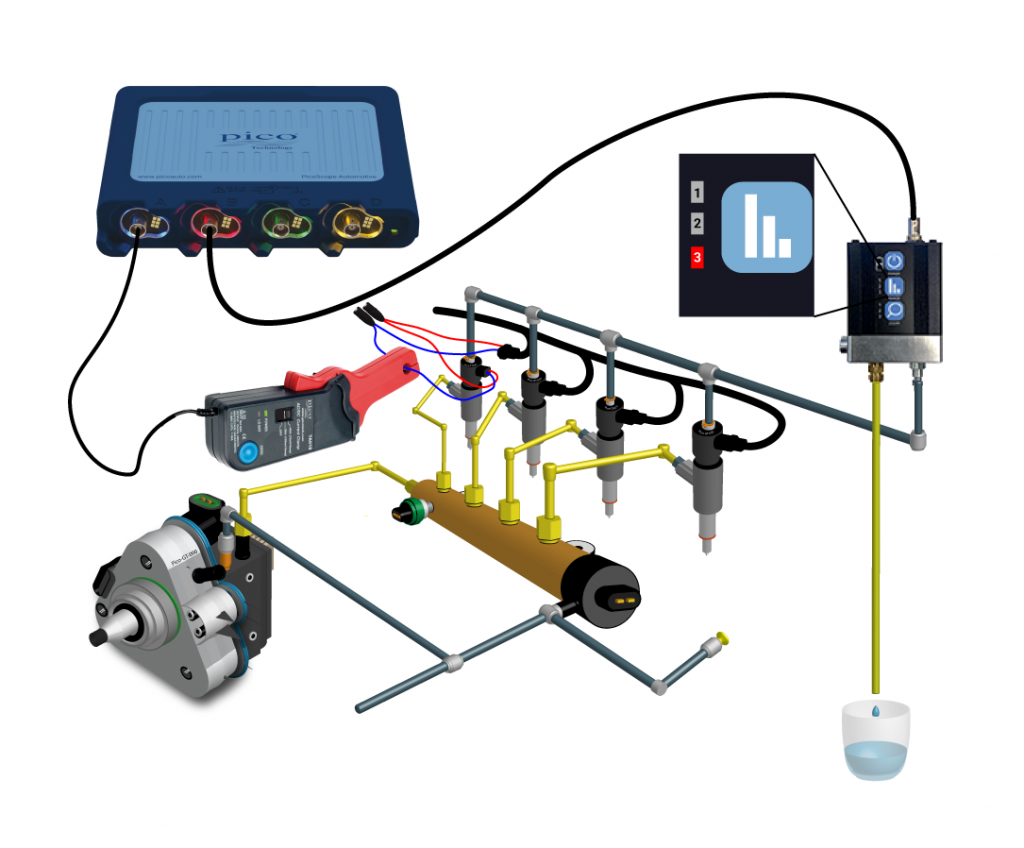

波形采集方法

  • 连接 小电流钳 (0至60安培) 到 示波器 A通道
  • 按下“归零”(zero)按钮,将 电流钳 钳口夹在一缸喷油嘴的驱动信号线上。
  • 断开最后一个喷油器出口处或紧接出口处的回油管,通常在 1 号或 4 号喷油器附近有一个方便连接的位置。
  • 使用配套的BNC至BNC线缆将 WPS500X 压力传感器连接到 示波器 B通道
  • 打开 WPS500X 电源开关,等待传感器完成自校准。三个量程 LED 灯会依次亮起来,最后量程 1 的 LED 灯保持亮着,表明已经完成了自动归零程序,选择量程 3(RANGE 3)
  • 使用真空管或其他合适的(短而硬的)软管以及适配器将断开的回油管(来自喷油器那一端)连接到 WPS500X 输入口。
  • 而回油系统断开的另一端软管要将其密封好,防止燃油流出或造成污染。
  • 将泄油管连接到 WPS500X 泄油口,并将其插入到能够容纳超过 0.5 升柴油的容器当中。
  • 在测试过程中要一直按着 WPS500X 上的泄油按钮,泄油阀必须保持打开状态,使油流入传感器又流出,也可以用一条扎带扎在按钮位置将其固定。
  • 将 WPS500X 放在方便、安全的表面上,以尽量减少可能干扰压力读数的任何移动。
  • 起动发动机等到怠速稳定将 WPS500X 里的空气排出。如果需要的话,短时间踩下加速踏板可能有助于排出压力传感器中的空气。
  • 点击“开始” ,开始观察实时数据。
  • 采集到波形后,“停止” 示波器运行。
  • 使用 波形缓冲区、 放大 以及 测量 等工具来观察和分析波形。


请注意:

电流钳需要面对正确的方向,钳口上有一个箭头,错误的连接会导致反向的波形图。

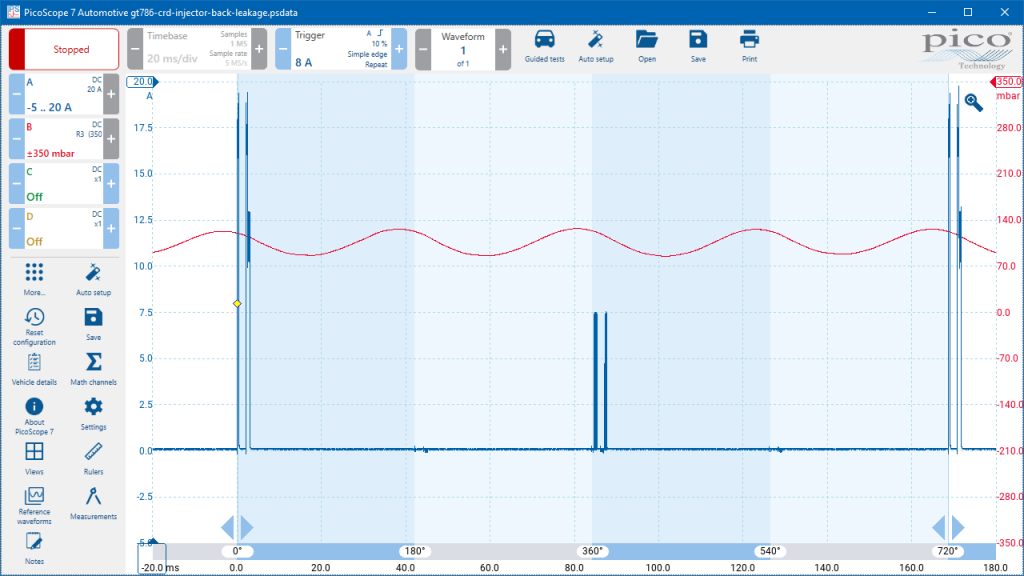

示例波形

波形注意点

这个波形有以下特征:

  • 这里的 0 bar代表大气压力。
  • 喷油器电流脉冲指示着每个发动机循环的开始,可以辅助汽缸识别。
  • 在连续的喷油器电流脉冲之间,喷油器压力先下降然后上升,可以看到四个喷油器的回油情况。
  • 所有压力脉冲的波峰和波谷都几乎相同,它们之间没有明显的差异。
  • 喷油器自从发动机循环开始就按照气缸点火顺序产生电流脉冲,因此对于具有 1-3-4-2 点火顺序的四缸发动机,脉冲 1 = 气缸 1, 脉冲 2 = 气缸 3, 脉冲 3 = 气缸 4 以及 脉冲 4 = 气缸 2。

波形库

在 波形库 添加通道的下拉菜单中选择 Injector current or Injector return pressure

更多信息

共轨柴油系统使用通过喷油器的燃料来润滑和冷却其内部组件,燃料沿着路径从喷油器的高压入口经过其内部组件,然后通过回油出口到达低压回油系统。

喷油器回油测试也可称为喷油器回漏测试或泄漏测试。

柴油机喷油器回油量、压力和平衡(喷油器之间)取决于喷油器和共轨柴油控制部件(即高压泵、燃油计量阀和油轨压力调节阀)的运行状况以及共轨压力

由于回油压力在工作范围内变化很大,建议在客户反馈的故障情况下分析回油压力脉动。

形成不均匀或呈现不规则形状的波峰波谷表明喷油器可能存在故障,是由于喷油器内部粘连或部件磨损所导致。

如果其中一个脉动波峰高于其他脉动,表明与其他喷油器相比,该喷油器的回油量增加,可能是内部部件磨损或内部密封件老化。

如果其中一个脉动波峰低于其他脉动,表明该喷油器回油量减少,可能是喷油器堵塞或粘连。

该测试不适用于具有压电式喷油器(CRD系统)或工作压力高于低压燃油系统的回油系统。

免责声明
此帮助主题如有更改,不另行通知。所包含的信息经过仔细检查并认为是正确的。此信息是我们研究和检测的一个例子,并不是固定的程序。对于不正确之处,Pico Technology不负任何责任。每个车辆都会不一样,且要求唯一的测试设置。
