缸内直喷 – 喷油嘴电压(汽油机)
该测试的目的是评估汽油机缸内直喷 (GDI) 喷油器控制电路、开关信号和电磁阀的工作状况。
波形采集方法

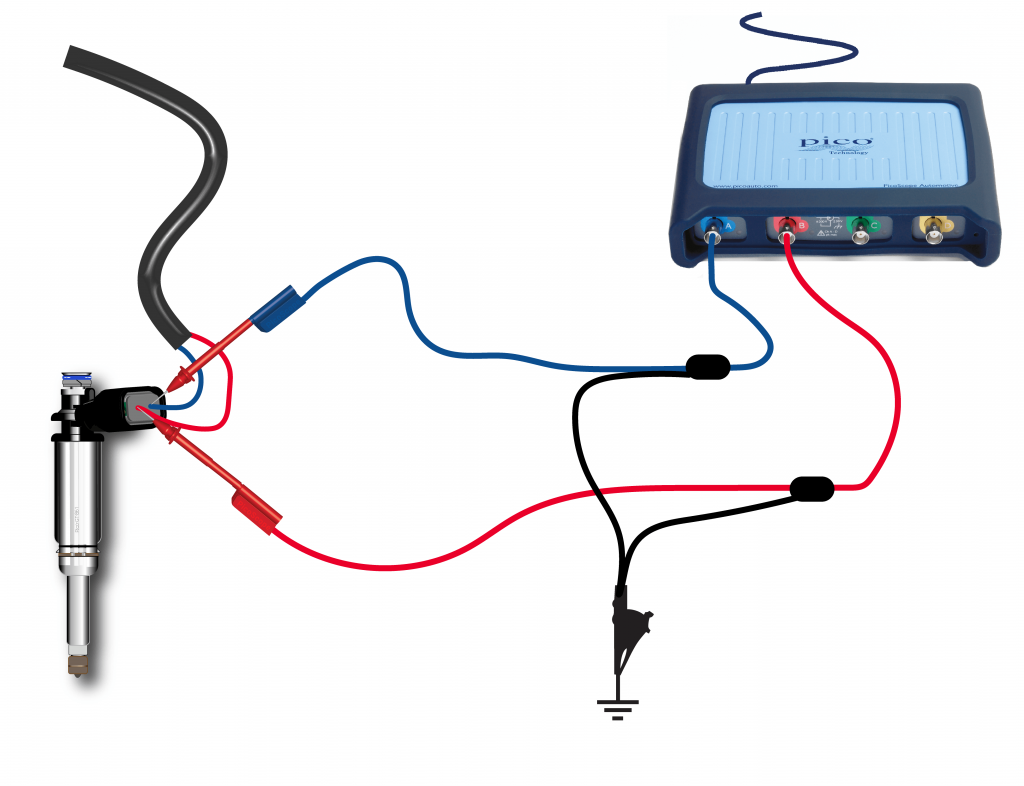

- 汽油机直喷喷油嘴由两条线控制,分别是ECU正极线和负极线。
- 连接一条BNC测试线到 示波器 A通道,连接一个后背刺针到测试线彩色接头(正极)上。再用刺针背刺喷油嘴的正极线,负极搭铁。
- 连接一条BNC测试线到 示波器 B通道,连接一个后背刺针到测试线彩色接头(正极)上。再用刺针背刺喷油嘴的负极线,负极搭铁。
- 最小化此帮助页面,您会看到 PicoScope软件界面 加载了一个示例波形,而且预设好了软件以便您采集波形。
- 起动发动机。
- 点击“开始” ,开始观察实时读数。
- 采集到波形后, “停止” 示波器运行。
- 关闭发动机。
- 使用 波形缓冲区、 放大 以及 测量 等工具来观察和分析波形
.png)
示例波形
——示例波形(启动发动机但不找车).png)

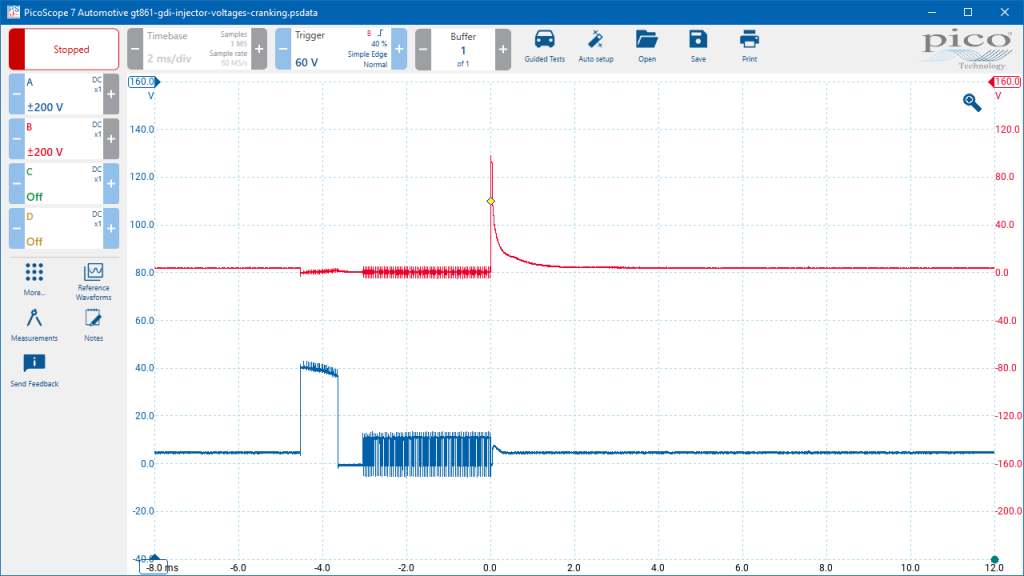

起动发动机但不着车
——示例波形(发动机怠速时).png)

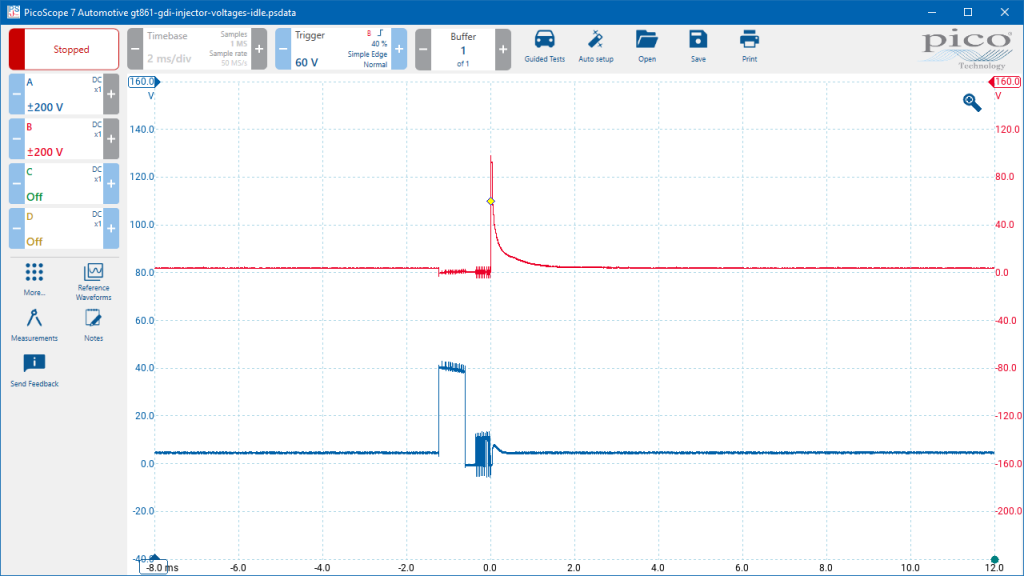

发动机怠速时
——示例波形(增加负荷).png)

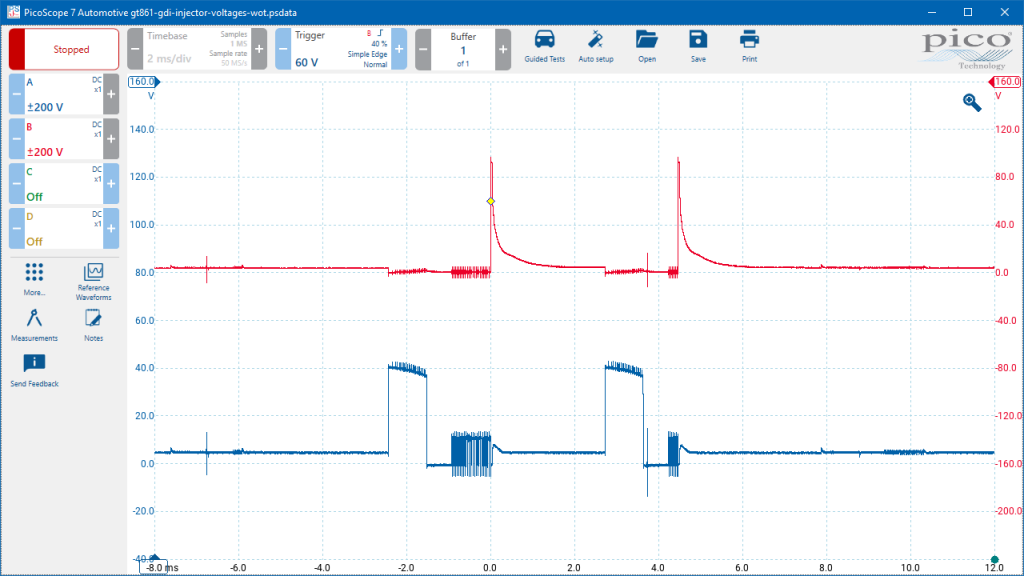

增加负荷时
——示例波形(发动机超速).png)

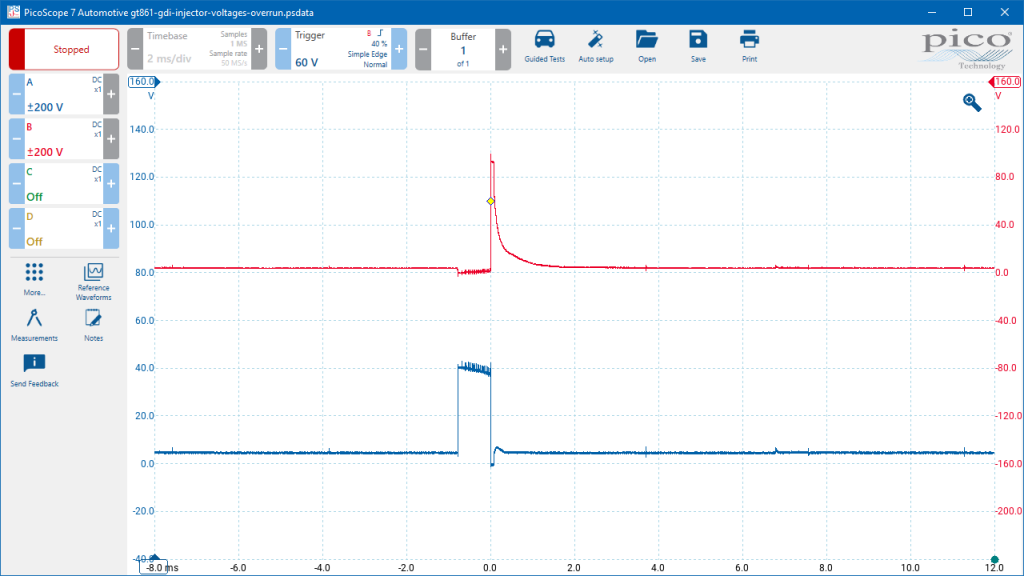

发动机超速时
波形注意点
这个波形有以下特征:
- 当喷油器关闭时,ECM 向喷油器电路的两端都提供 4 至 5 V 的电压。
- ECM 向正极端提供 40V 的上升电压来开启喷油器 (A通道),负极端接地电压为 0 V (B通道)。
- 一旦喷油器阀门完全打开,上升电压就会被移除并短暂降低到 0 V,而接地电压保持在 0 V。
- 在 0.1 至 0.2 ms 内,方波脉冲电压在正极端建立,以维持喷油器阀门常开。
- ECM 通过向喷油器电路的两端提供 4 至 5 V 的电压来关闭喷油器。
- 喷油器关闭后,开关接地电压出现峰值。
- 每个气缸循环可以有多个喷油器打开和关闭事件。
波形库

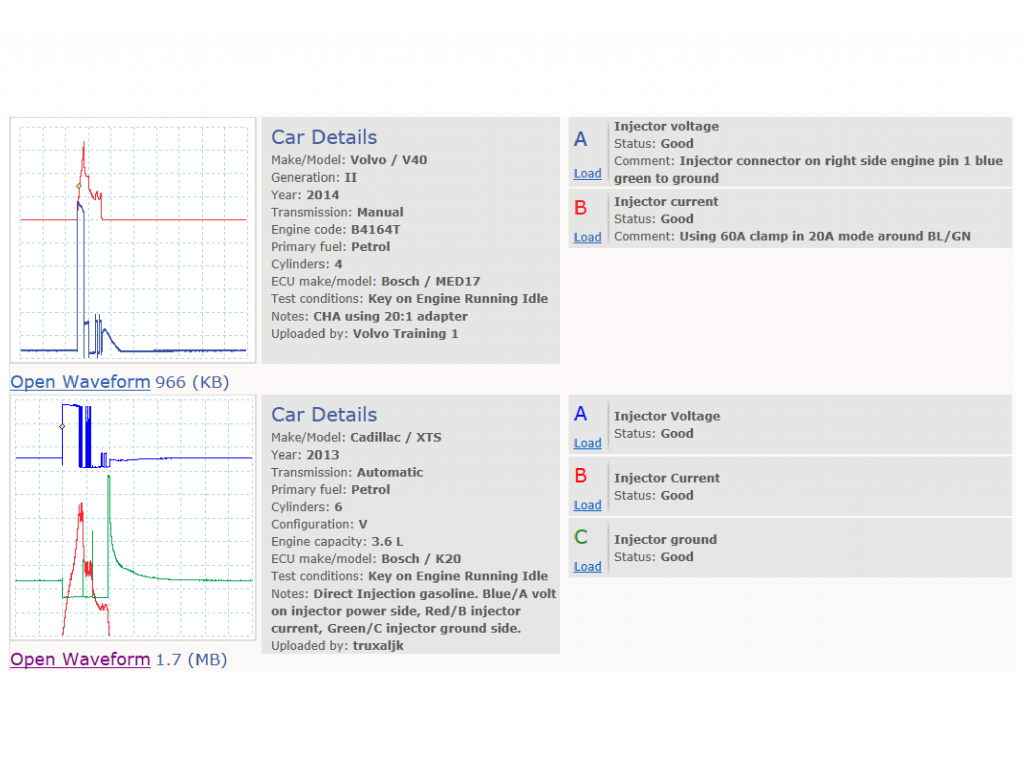

在 波形库 添加通道的下拉菜单中选择 Injector voltage。
——波形库、.png)
更多信息

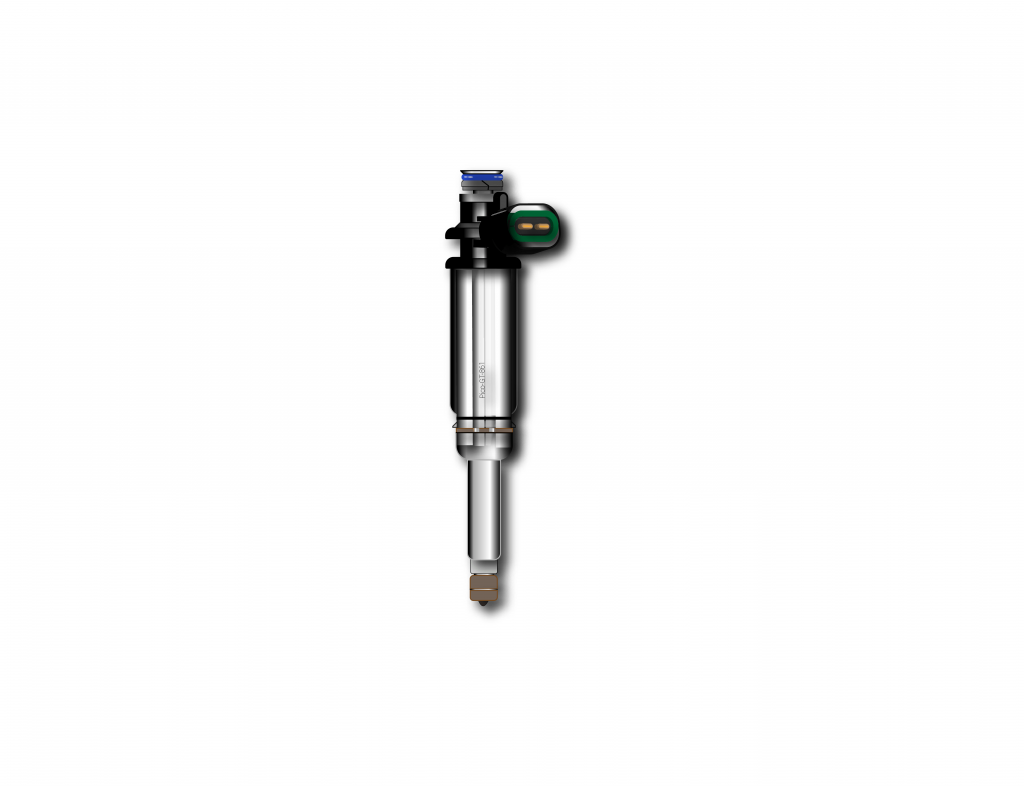

直喷油嘴越多越普遍地应用在内燃发动机上,取代非直喷油嘴来增强发动机性能与减少油耗。
直喷油嘴直接将燃油喷射进燃烧室里。燃油的喷射可以在进气冲程过程中完成,以得到均匀喷射;或在压缩冲程过程中完成,以得到分层喷射。
直喷油嘴的电路原理类似于非直喷油嘴。与非直喷油嘴不同的是:直喷油嘴的线圈阻抗比较低,且线圈两端连接到ECU上。ECU有一个调整电路来控制直喷油嘴的开启与关闭时间,使开启与 关闭时间尽可能地短。
由于燃油喷射与压缩冲程同时进行,因此 GDI 喷射压力必须足以克服所有发动机负载条件下出现的缸内压力。因此,GDI 系统需要高达 200 bar 的高压燃油输送系统,该系统由高压燃油泵提供的公共燃油轨道组成。
ECU给油嘴线圈提供一个电压以产生磁场;然后提供一个占空比(方波)信号以维持该磁场。这是为了最大限度地减少开启油嘴所需的时间。
当需要喷射时,ECU给一个相应的高电压使油嘴尽快地开启;开启后,ECU给它一个短时间的反向电压以减小通过线圈的电流。
ECM 通过在开启阶段增加电路电压来提供额外能量来快速移动阀门,从而改善 GDI 喷油器响应时间。一旦阀门完全打开,只需要一个相对较小的电压来保持它的位置,ECM 以较低的脉冲方波电压维持恒定。
当需要喷射时,ECU给一个相应的高电压使油嘴尽快地开启;开启后,ECU给它一个短时间的反向电压以减小通过线圈的电流。
当油嘴需要被关闭,ECU给它一个相应的高的反向电压,使油嘴尽快地关闭。

相关故障代码
P0200
P0201
P0202
免责声明
此帮助主题如有更改,不另行通知。所包含的信息经过仔细检查并认为是正确的。此信息是我们研究和检测的一个例子,并不是固定的程序。对于不正确之处,Pico Technology不负任何责任。每个车辆都会不一样,且要求唯一的测试设置。
