套装清单
引导测试示例
相关资源下载
示波器参数

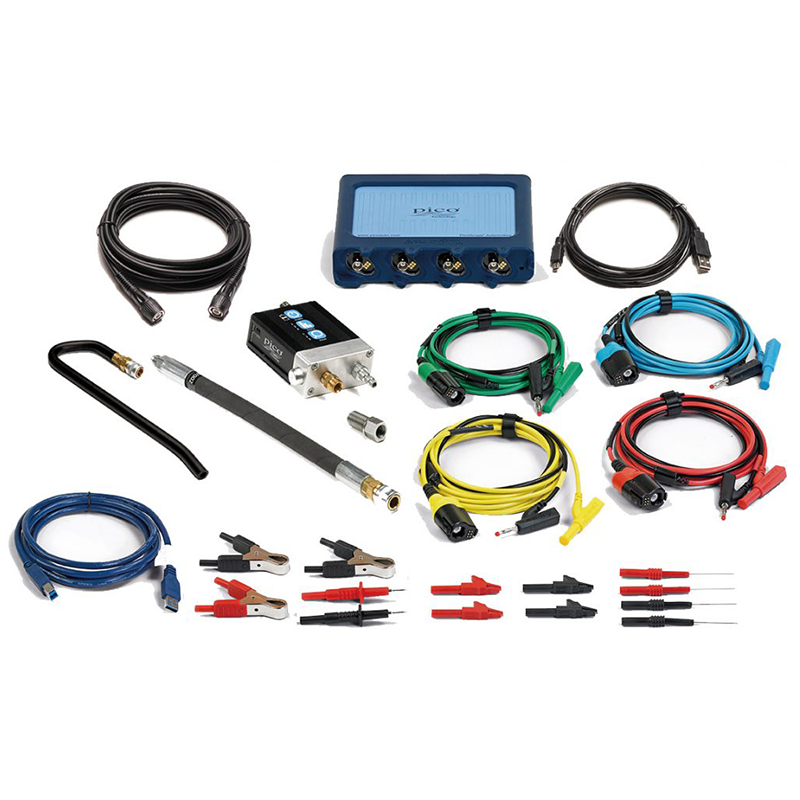

套装清单
|
引导测试示例
| 压缩测试 | MAF传感器 | 节气门伺服电机 | 凸轮，曲轴，喷油嘴和点火 |
| 汽车平衡 | MAP传感器 | 压力调节器 | CAN Bus |
| ABS | 油门踏板传感器 | 放大器接地 | LIN |
| 凸轮轴传感器 | 车速传感器 | 放大器信号 | K 线 |
| 温度传感器 | 电磁阀 | 初级点火触发 | 汽缸压力测试 |
| 曲轴传感器 | 节气门传感器 | SAW信号 | 排气脉冲 |
| 分电器拾取 | 冷却风扇 | SAW信号 | |
| 燃油压力传感器 | 燃油泵 | 凸轮 VS 曲轴位置传感器 | |
| 氧传感器 | 步进马达 | 初级点火 VS 曲轴传感器 | |
相关资源下载
示波器参数
| 型号 | Pico4425A |
| 带宽 | 20 MHz (10 MHz 在 ±50 mV 量程) |
| 通道数 | 4 |
| 垂直分辨率 | 12 位 |
| 精度 | ±1% |
| 灵敏度 | 10 mV/div to 40 V/div |
| 输入量程 (满刻度) | ±50 mV to ±200 V 在 12 个量程内 |
| 输入特性 | 1 MΩ并联24 pF |
| 输入类型 | 浮地, BNC 连接器 |
| 输入耦合 | 软件可选AC/DC |
| 过载保护 | ±250 V (DC + AC peak) 单个输入上 |
| 最大采样率 | 400 MS/s (即400MHz)(1 个通道在用) |
| 200 MS/s (即200MHz)(2 个通道在用) | |
| 100 MS/s (即100MHz)(3 或 4个通道在用) | |
| 缓存器容量 | 250 M 样本 |
| 波形缓存 | 达 10,000 个波形 |
| 时基范围 | 100 ns/div to 5000 s/div |
相关产品推荐
HKTA473电流钳非常适合搭配PicoScope汽车示波器一起使用，用于测量10mA至60A范围的电流。可以通过PicoScope来显示喷油嘴和燃油泵的电流波形。
CAN引线盒也叫CAN测试盒，用它可轻松连接汽车上16针脚的诊断插座。根据车辆配置，你可以用它检查电源、地极和CAN总线信号质量。你可把PicoScope汽车示波器连接到CAN引线盒，监测存在的任何信号，例如CAN高和CAN低信号。
