无分电器点火系统(正极点火)-次级电压
这个测试的目的是通过观察次级点火电压波形评估无分电器点火系统(正极点火)的工作状况
波形采集方法
●关闭发动机。
●连接一条次级点火拾取线到示波器A通道。
●将次级点火拾取线的高压夹子夹在发动机的其中一条火花塞上,接地夹子连接到适当的接地上,如图1所示。
●所有独立点火系统的火花塞都是负极点火的,而在无分电器点火系统(DIS)上你需要识别正极点火和负极点火的火花塞。如果实时波形没有显示或颠倒了,是因为你选择了负极点火的火花塞。要么选择另一条火花塞线来测量或者从下拉菜单里加载负极点火的次级波形。
●起动发动机。
●最小化此帮助页面,您会看到PicoScope软件界面加载了一个示例波形,而且预设好了软件以便您采集波形。
●点击“开始”,开始观察实时读数。
●采集到波形后,“停止”示波器运行。
●关闭发动机和点火开关。
●使用波形缓冲区、放大以及测量等工具来观察和分析波形。

图1
请注意:
从破损的高压线上连接或移除次级点火拾取线,存在电击的危险。为了避免这种风险,请在点火关闭后连接和移除次级点火拾取线。

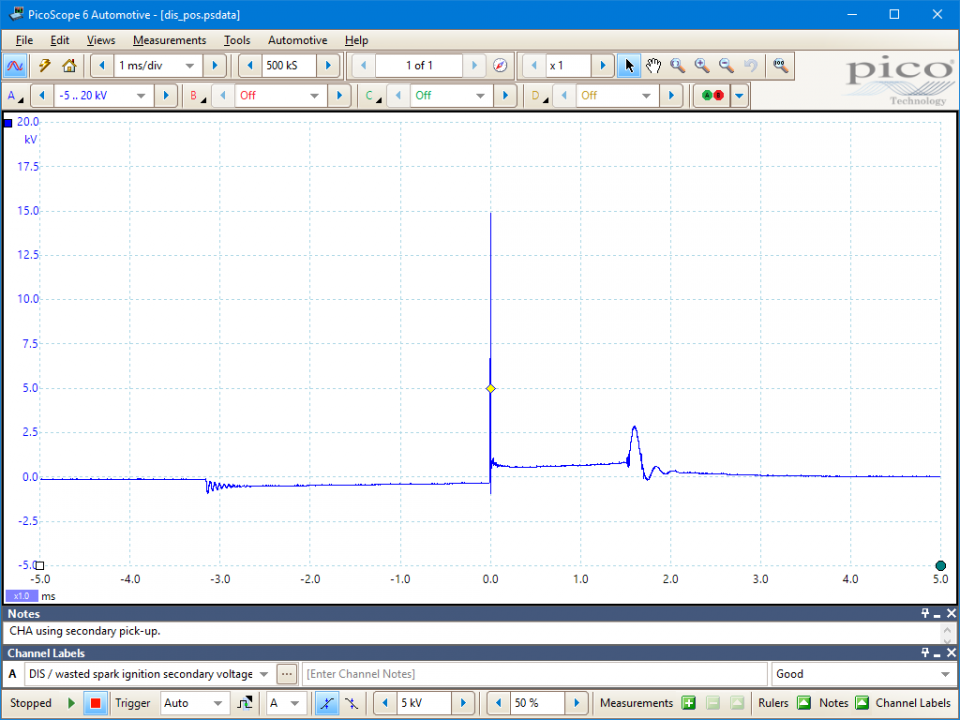

示例波形
-次级电压-示例波形.png)
波形注意点
观察无分电器点火系统(DIS)或独立点火系统的火花KV,它的波形应该是正向显示的而不是反向的;如果反向显示,说明从菜单里选择了错误的极性,或者DIS的则选择了错误的火花塞线。发动机运行时火花塞电压不断波动,导致波形上下移动。要知道火花塞的最高电压,请看屏幕底部的”通道A:最大值(kv)”读数。
踩下油门并观察发动机在有负荷情况下的电压变化。只有这样火花塞才会被置于各种压力下,才能有效地评估他们在行驶时是如何工作的。
紧接着触发点的这部分波形,大约-1.3 KV被称为燃烧电压。这是火花击穿空气间隙后保持火花塞点火所需的电压。这个电压与次级电路的阻抗成比例。示例里的火花持续了约1.4ms。这就是火花持续时间,即火花在火花塞间隙里活动的时间长度。
可以从主菜单里选择”次级-分电器系统线圈(或火花塞)线”,在它的帮助文件里查看更多次级波形信息。
更多信息
次级线圈绕组位于初级线圈绕组内部。此绕组围绕着一个多层铁芯,大约有20,000到30,000匝。一端连接在初级端子上,另一端连在线圈塔上。
高强度电压由初级绕组和次级绕组的相互感应产生。中间柔软的铁芯增强了它们之间的磁场。
在火花塞上测量的电压是在变化的条件下击穿火花塞间隙所需的电压,且此电压取决于以下的任一或所有因素:

老式发动机对火花塞千伏(KV)的要求比现代发动机要低,因为现代发动机被设计在更高的压缩比、更稀的空气/燃油混合比和更大的火花塞间隙下运行。
装有无分电器点火系统(DIS)的现代发动机具有恒定能量电子点火系统的所有优处,但是额外的好处是没有了分电器盖、线圈钱和转子臂。由潮湿和滑轨引起的可靠性问题几乎没有了。

图2
DIS有其自身的缺陷,一半的火花塞以正常的负极电压点火的同时,另一半火花塞以不可接受的正极电压点火。这会导致正极点火火花塞有明显的磨损。
这种系统每转一圈点火一次,代替每隔一圈点火一次,这就是大家熟知的无效火花点火系统。这不等于火花塞的磨损率比平常的大一倍,因为无效火花发生在排气冲程,此时是没有压缩的。如果几千英里后拆下火花塞检查,会发现两组火花塞的电极相对变成方形,同时正极点火的火花塞有明显的磨损。
图2显示一个无效火花线圈示例。
免责声明
此帮助主题如有更改,不另行通知。所包含的信息经过仔细检查并认为是正确的。此信息是我们研究和检测的一个例子,并不是固定的程序。对于不正确之处,Pico Technology不负任何责任。每个车辆都会不一样,且要求唯一的测试设置。
