柴油机预热塞(单个)
这个测试的目的是评估柴油机预热塞的信号波形和工作状况

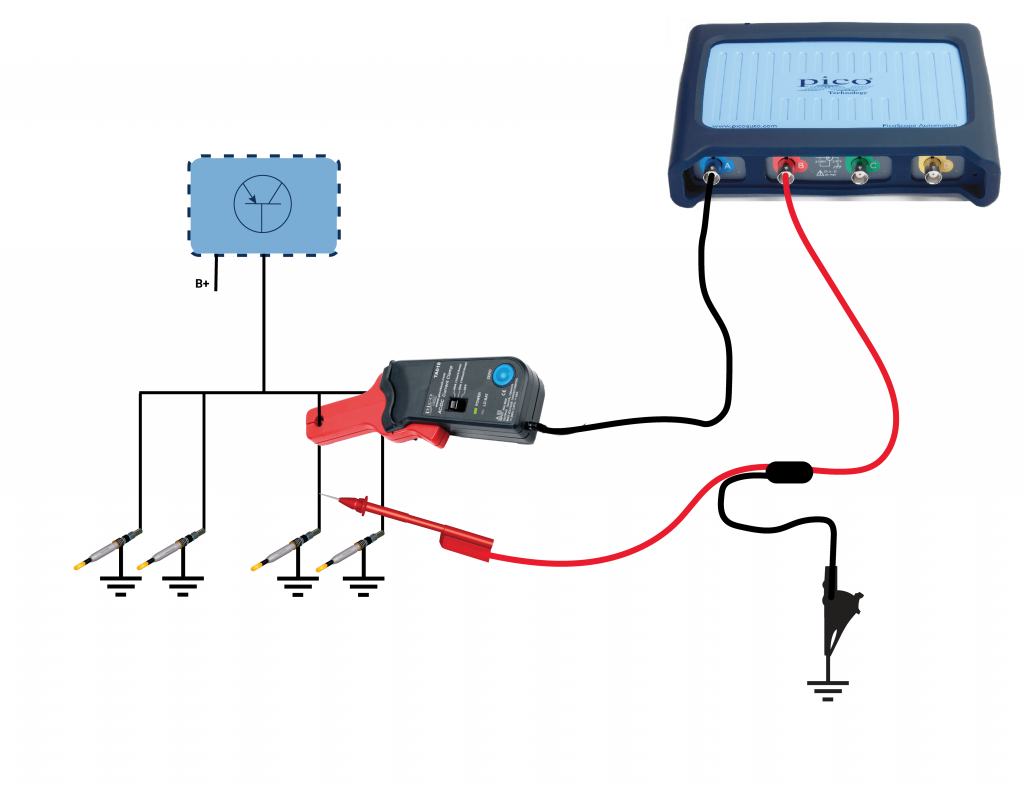

波形采集方法
●根据汽车制造商提供的资料查找出柴油机预热塞(单个)的电源线。
●连接小电流钳(0至60安培)到示波器A通道,将电流钳钳口夹在预热塞的电源线上。
●确定电流钳已开启,并选择了60A量程。在连接电流钳到被测电路之前,按下“归零”(zero)按钮。
●连接一条BNC测试线到示波器B通道,连接一个后背刺针到测试线彩色接头(正极)上。再用刺针背刺同一条预热塞电源线,负极搭铁。
●最小化此帮助页面,您会看到 PicoScope软件界面加载了一个示例波形,而且预设好了软件以便您采集波形。
●点击“开始”,开始观察实时数据。
●打开点火开关,等到仪表板预热塞指示灯熄灭后,再起动发动机并且保持怠速运转。
●取决于车辆系统和发动机工况,预热塞可能会在发动机启动后一段时间才开始预热工作。
●采集到波形后,“停止“示波器运行。
●关闭发动机。
●使用波形缓冲区、放大以及测量等工具来观察和分析波形。
请注意:
电流钳需要面对正确的方向,钳口上有一个箭头,错误的连接会导致反向的波形图
.png)

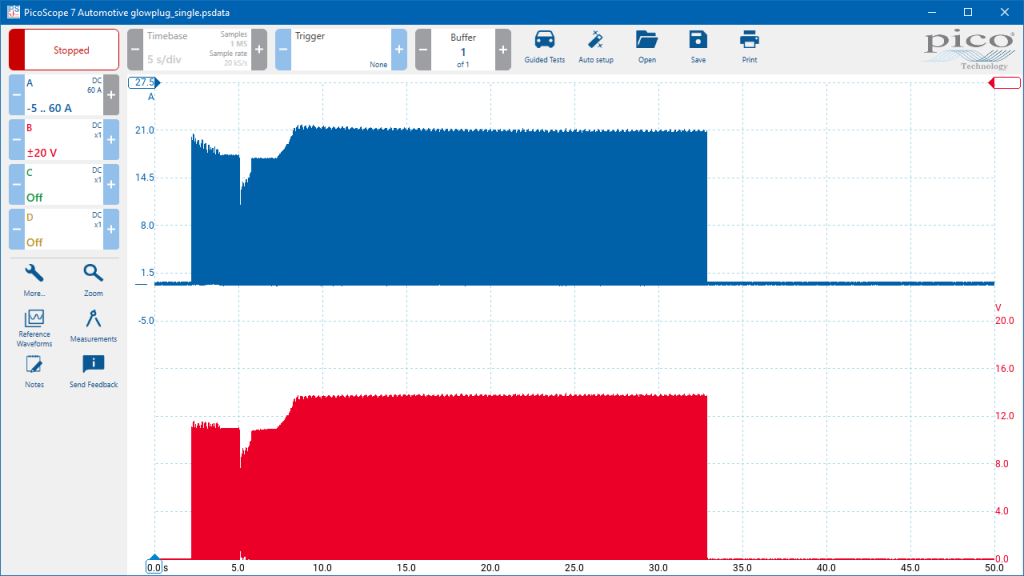

示例波形
——示例波形.png)
波形注意点
这个波形有以下特征:
●A通道电流波形分为预热、发动机起动和后期加热三个部分。
●预热阶段初始电流峰值约为25A,然后经过大约2s后下降至20A。
●然后产生一个PWM脉宽调制信号,经过8 s的时间电流大小从约23A下降到20 A。
●发动机一旦起动,供应给预热塞的电源被撤除,电流大小为0A。
●发动机起动后,电流变回PWM脉宽调制信号,电流大小约为20 A。
●B通道显示预热塞的电压。
●发动机关闭时,信号电压为10.8 V(电池电压)。
●发动机一旦起动,供应给预热塞的电源被撤除,信号电压约为13.5 V。

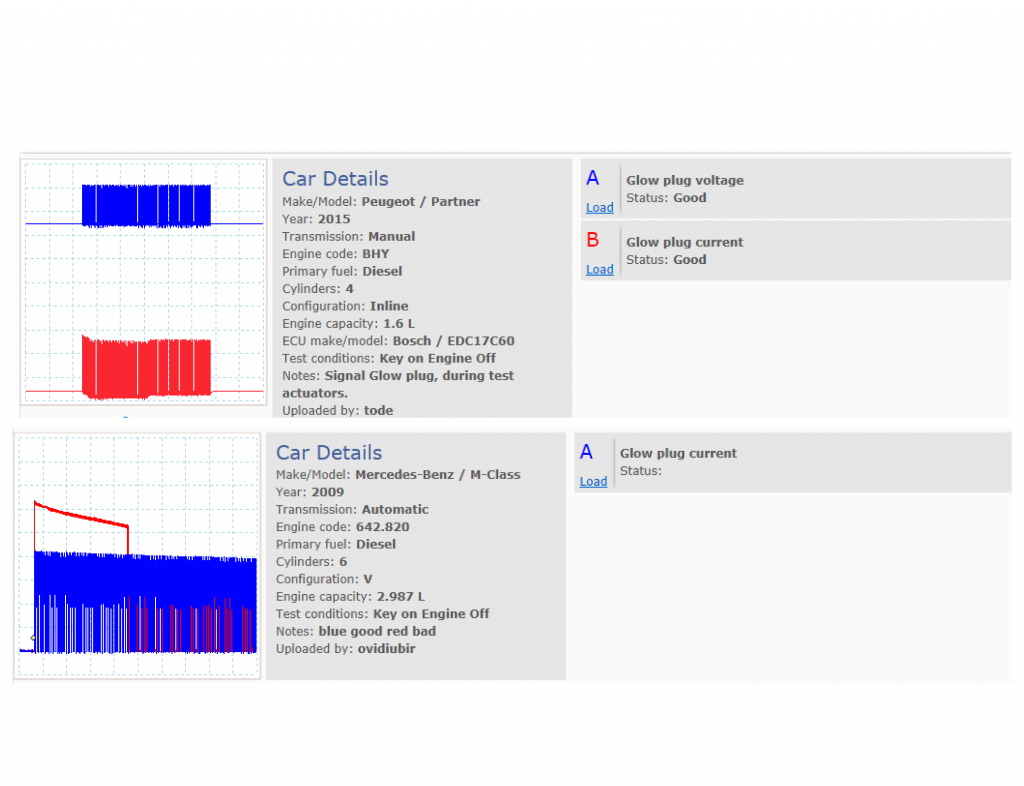

波形库
在波形库添加通道的下拉菜单中选择Glow plug current或 Glow plug voltage。
——波形库.png)

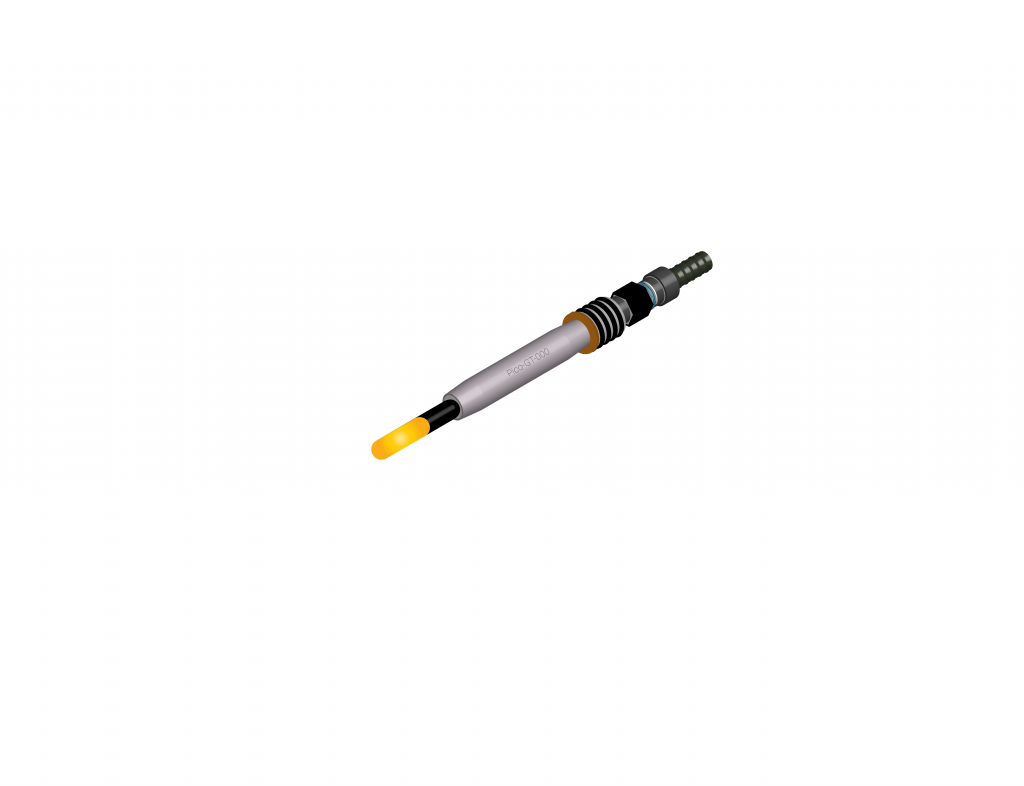

更多信息
各种各样的预热塞被应用于柴油发动机,它们的主要性能是快速加热,所以它们有时被称为“快速预热塞”或“迅速预热塞”系统。
在示例波形的放大部分我们可以看到供应给预热塞的恒定电压只有2.8秒-这是快速加热阶段。这类预热塞的电阻非常小–这里测试的预热塞电阻为0.6欧姆。具体的电阻数据请查阅厂家的技术数据。
重要提示:不要为了检测这类预热塞,而给它供应持续的蓄电池电压,这样做会导致预热塞过热而烧坏。
通常有”预热”(发动机起动后继续工作)的预热塞是陶瓷类的。预热减少燃烧噪声和实现冷发动机的平稳怠速。
上面波形显示在发动机在起动过程中供应给预热塞的电源被撤除-这是为了确保最大的能量供应给起动马达。一旦发动机起动成功,预热塞的调制将继续。
这调制确保预热塞维持恒定的温度。后期加热的持续时间取决于外界环境和冷却液温度,也由发动机控制模块(ECM)控制。视不同的厂家而定,但环境温度必须在9°℃以下预热塞才工作,且后期加热时间可能持续达4分钟。如果汽车行驶和转速增加到2,500 rpm以上,后期加热可能会被终止。

相关故障代码
P0380 P0381 P0382 P0383 P0384
