分电器点火系统 – 初级电流

这个测试的目的是通过初级点火电流波形评估分电器点火系统初级线圈的充磁时间。

波形采集方法

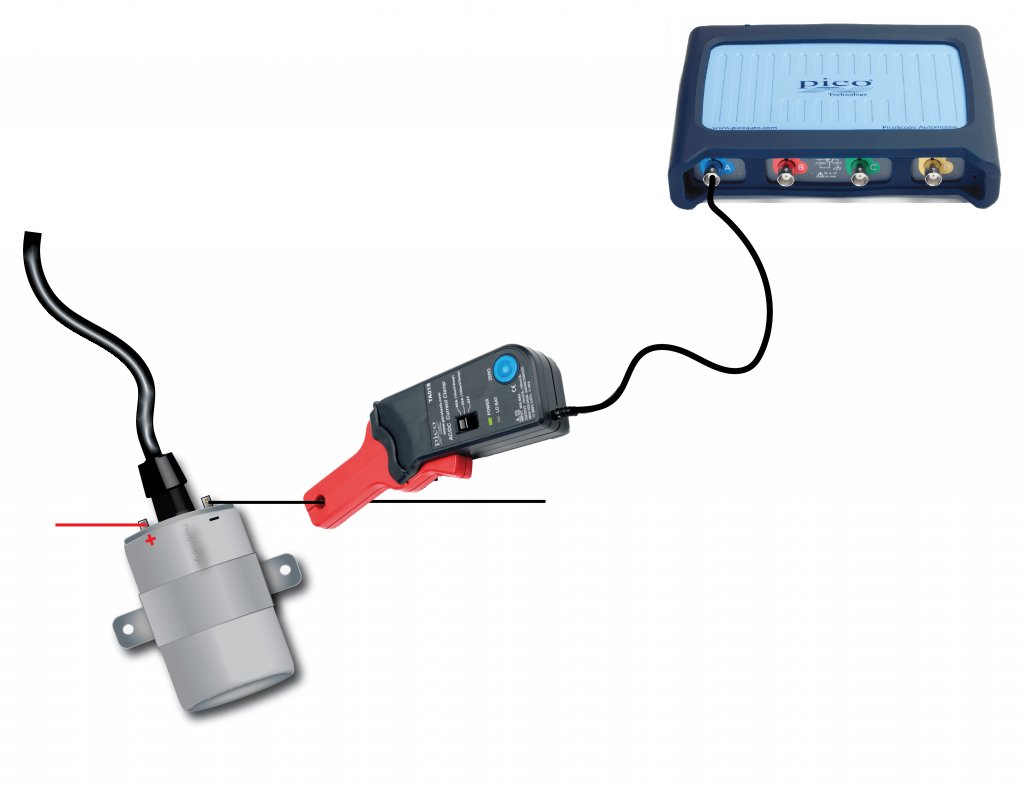

  • 连接 小电流钳 (0至60安培) 到 示波器 A 通道,将电流钳夹在点火线圈的接地回路线上 (通常是接线柱 CB、T1 或 – )。
  • 确定电流钳已开启,并选择了20A量程。在连接电流钳到被测电路之前,按下“归零”(zero)按钮。
  • 起动发动机,怠速运行。
  • 最小化此帮助页面,您会看到 PicoScope软件界面 加载了一个示例波形,而且预设好了软件以便您采集波形。
  • 点击“开始” ,开始观察实时读数。
  • 采集到波形后, “停止” 示波器运行。
  • 关闭发动机和点火开关。
  • 使用 波形缓冲区、 放大 以及 测量 等工具来观察和分析波形。



请注意

电流钳需要面对正确的方向,钳口上有一个箭头,错误的连接会导致反向的波形图。

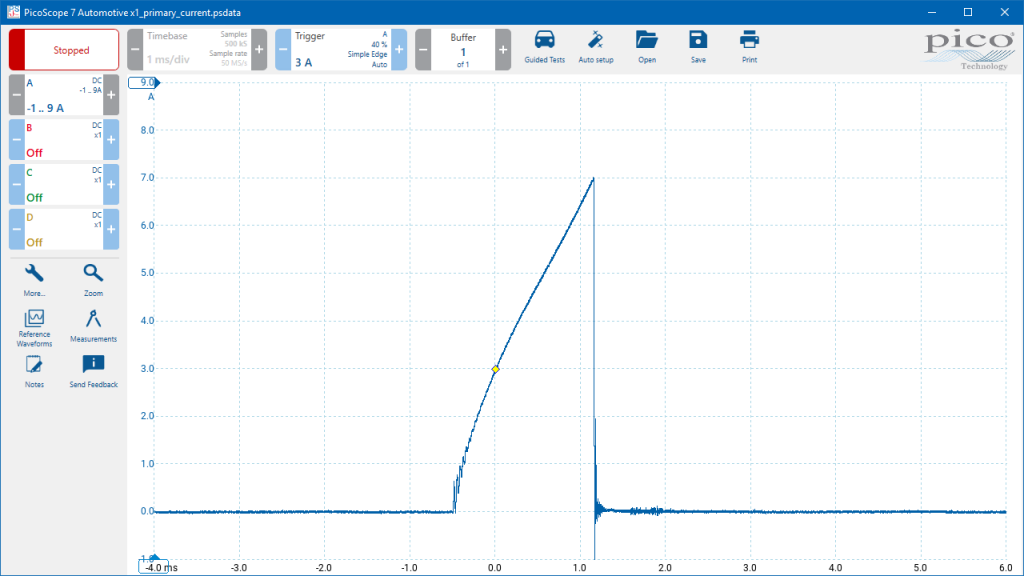

示例波形

波形注意点

这个波形有以下特征:

  • 电流刚开始一直为 0 A, 直到电路闭合才开始有电流涌入。
  • 初级电路的电流在闭合阶段开始处开启,并一直上升到大约 7 安培。
  • 经过 1.2 ms 后初级电路断开, 电流迅速降至 0 A。

波形库

在 波形库 添加通道的下拉菜单中选择 Distributor ignition primary current

更多信息

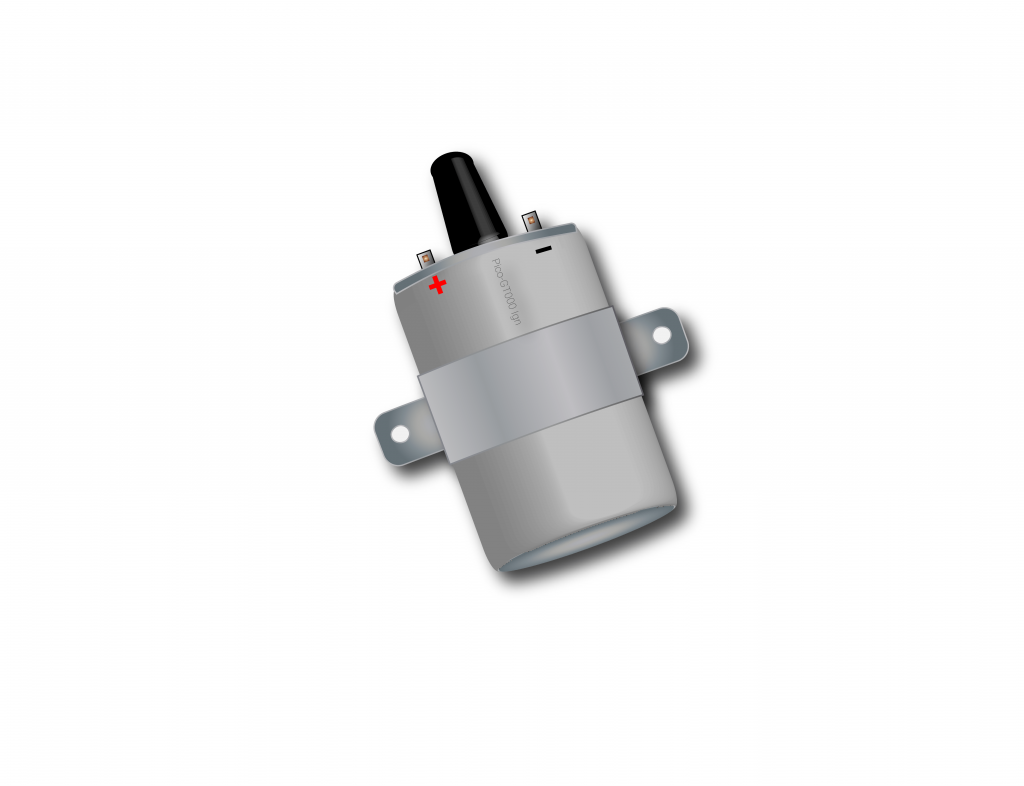

初级点火由于它构成点火电路的第一部分而得名。它通过点火线圈驱动次级高压(HT)输出。初级电路从基本的触点式、电容式发展到今天常用的无分电器和每缸一线圈的系统。所有这些点火系统都是基于磁感应原理。

这个原理由产生磁场开始,因为线圈接地电路的连通需要通过触点或点火放大器将线圈的负极端搭铁。接地电路连通后,产生并建立磁场,一直到线圈磁饱和。在预设点火时刻,线圈接地电路被断开,磁场瓦解。由于在线圈的250至350匝初级绕组里的磁场瓦解,它感应出一个150至350伏的电压。

这感应电压取决于:

  • 初级绕组的匝数
  • 与初级电路电流成正比的磁通量强度
  • 磁场瓦解的速率,取决于断开接地回路的速度

闭合角以角度来衡量: 在触点式点火中,触点间隙决定闭合角。触点点火闭合角的定义是:触点闭合时分电器旋转的角度。

举个例子,四缸发动机的闭合角大约是45度,占一个汽缸循环转角的50%。电子点火发动机的闭合角由点火放大器或电子控制模块(ECM)的电流限制电路控制。

恒定能量系统的闭合角随着发动机转速增加而增大,以补偿短的旋转时间并最大限度地增强磁场强度。术语“恒定能量”指线圈产生的有效电压。这个能量会保持恒定,它与发动机转速无关;不像触点式点火系统由于发动机转速增加意味着触点闭合时间更短,导致线圈通电时间更短。

在可变闭合角系统中,不管发动机速度怎么变化,感应电压保持恒定;而在触点式点火系统中,感应电压会减少。在初级点火波形上可以看到感应电压。

当发动机转速增加,闭合角度 扩大以保持恒定的线圈通电时间,因此保持恒定的能量。线圈通电时间可以用两个时间标尺测量,一个标尺放在闭合阶段的开始位置,另一个标尺放在电流坡度的终点处。两个标尺的距离会保持绝对的一样,与发动机的转速无关。

免责声明
此帮助主题如有更改,不另行通知。所包含的信息经过仔细检查并认为是正确的。此信息是我们研究和检测的一个例子,并不是固定的程序。对于不正确之处,Pico Technology不负任何责任。每个车辆都会不一样,且要求唯一的测试设置。
