无分电器点火系统 – 初级电压 vs 次级电压

这个测试的目的是监测无分电器点火系统(DIS)初级电路和次级电路之间的关系。

波形采集方法

通道 A: 初级点火电压
  • 连接一个 10:1 衰减器到 示波器 A 通道,然后取出一条BNC测试线连接到衰减器上。
  • 接着连接一个后背刺针到测试线彩色接头(正极)上,用刺针背刺点火线圈的负极(或1号端子)。
  • 连接黑色鳄鱼夹到测试线的黑色接头(负极)上,并将它连接到蓄电池负极或发动机上适当的接地。

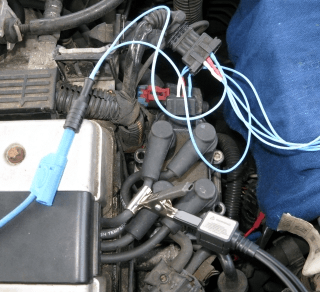

  • 也可以断开点火线圈的连接器,使用 6-路通用引线 连接多插头连接器分开的两半,如 图 1所示,然后将测试线连接到对应引线上。

如果被测电压大于示波器的过载保护电压(200 V),必须使用10:1衰减器。PicoScope软件会补偿衰减器并在屏幕上显示正确的电压。我们的示例波形显示一个接近 350 V的尖峰。

通道 B: 次级点火电压
  • 关闭发动机。
  • 连接一条次级点火拾取线到 示波器 B 通道
  • 将次级点火拾取线的高压夹子夹在发动机的其中一条火花塞上,如图 1所示。
  • 接地夹子连接到适当的接地上.

请注意: 从破损的高压线上连接或移除次级点火拾取线,存在电击的危险。为了避免这种风险,请在点火关闭后连接和移除次级点火拾取线。

示例波形

波形注意点

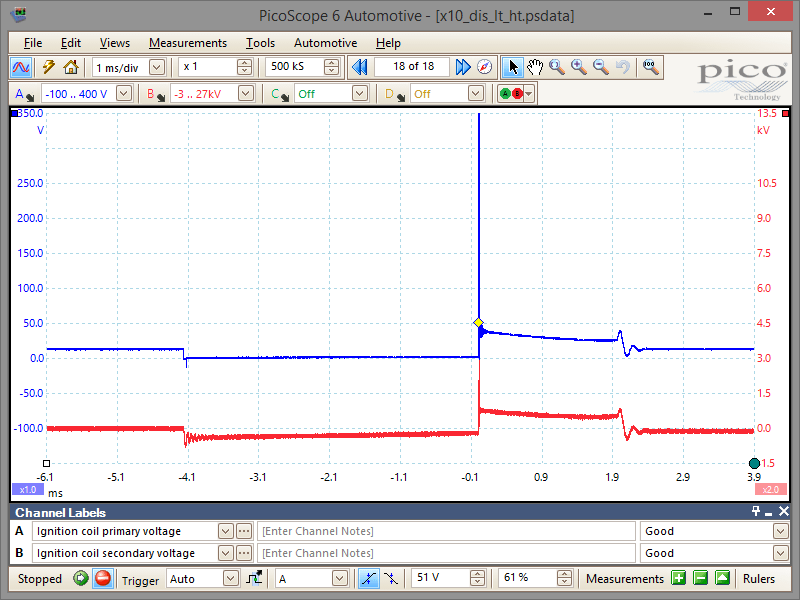

示例波形显示点火初级电路和次级电路输出之间的紧密联系。初级电路通过互感将自身特点传给次级电路,使次级精确地影像初级波形。

蓝色波形是从线圈负极端子(编号标记为1)测量的低压(LT)信号。红色波形是从火花塞线上测量的高压(HT)输出电压。

两个波形显示完全一样的2ms燃烧时间。线圈失效或高电压(HT)短路到接地上都会导致次级波形的永久或间歇性丢失。初级波形丢失会导致高压完全丢失。

免责声明
此帮助主题如有更改,不另行通知。所包含的信息经过仔细检查并认为是正确的。此信息是我们研究和检测的一个例子,并不是固定的程序。对于不正确之处,Pico Technology不负任何责任。每个车辆都会不一样,且要求唯一的测试设置。
