创新的软件解决方案“3D Evolution Simplifier”简化了大型 CAD 数据模型的处理
德法软件厂商CoreTechnologie开发的“3D_Evolution Simplifier”是一款快速全自动简化CAD数据的软件。该工具还是一个转换器，可以处理所有流行格式的读写，例如 Catia V5 和 V6、NX、Solidworks、Creo、Inventor、Step、IGES、JT、XT、FBX、DWG 和 DGN。除了转换和简化之外，还可以在质量方面检查和优化模型。

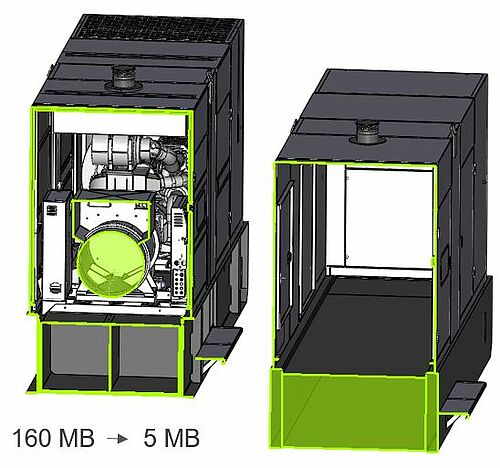

包络几何提高 CAD 性能

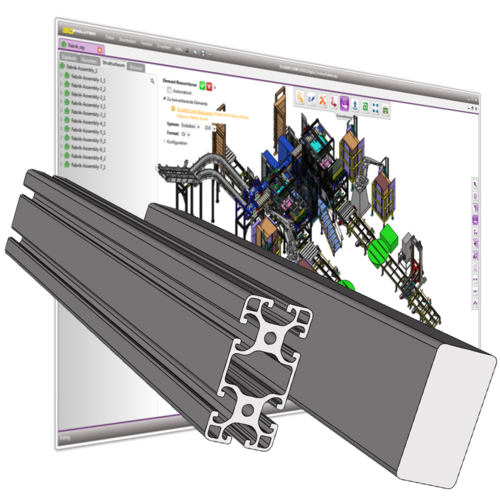

在工厂工程中，大型 3D CAD 模型的处理是一个重要课题。随着 CAD 模型的详细程度和尺寸不断增加，要显示的实体数量在大多数情况下超出了当今 CAD 工作站的能力。自动简化和数据缩减对于控制大量数据以在现场创建布局或 VR 模型至关重要。快速和全自动生成包络几何图形是一种可行的解决方案，可以顺利处理大量数据，尤其是在工厂建设中。
准备客户或供应商数据

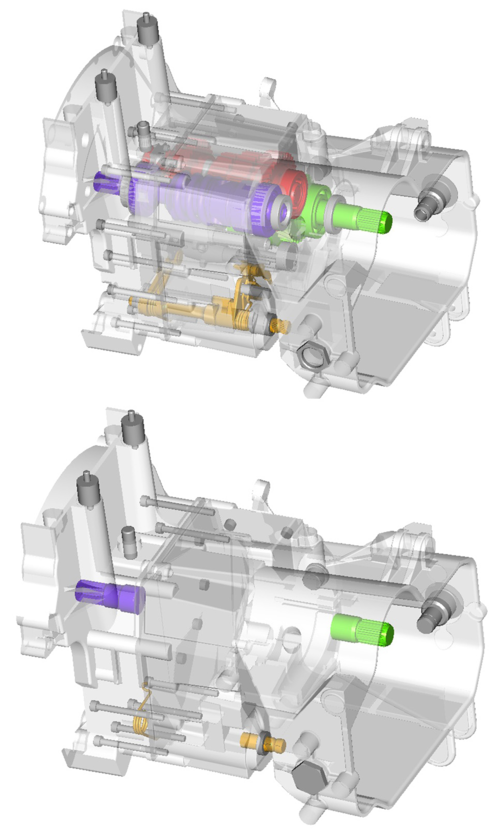

Simplifier 简化并转换供应商数据。只需按下一个按钮，即可在几秒钟内移除用于计算包络几何形状的内部几何形状。为了有效减小文件大小，固体是完全自动生成的，无需任何内部工作。“修复”技术确保了 3D 模型的自动分析和修复。自动更正功能可提高数据质量以优化数据交换，尤其是对于导入的数据。
简化过程和质量优化的结果是 CAD 系统和所有下游过程的性能显着提高。特别合适的是数字模型的方法。此外，由于数据量的显着减少和数据的高质量，消除了图纸推导中的问题。
具有专有技术保护的自动化产品发布
简化模块以批处理模式自动执行，可以对任意数量的文件和目录执行。CAD 数据中的属性、组件的颜色和名称允许对简化过程进行精确控制。因此，某些组件被特别排除在简化之外，完全删除或由高度简化的近似包络轮廓代替。

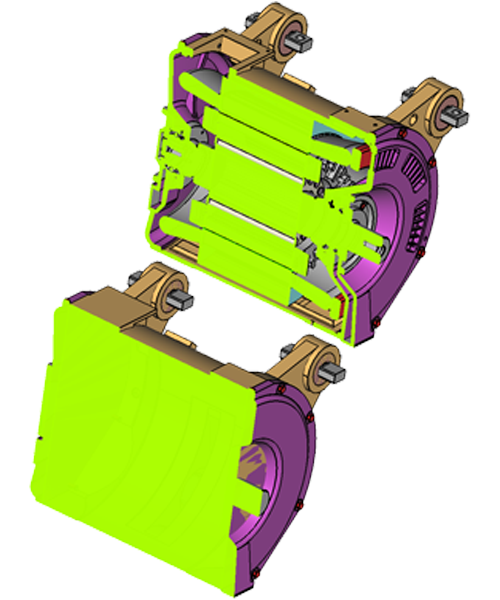

除了技术诀窍的最终保护之外，包络轮廓还提供原始几何图形的替换以进一步减小文件大小。钣金件可以被替换，例如，由箱体、螺纹或齿轮、圆柱体或更复杂的几何形状和多面体散热片代替。此外，Enterprise Datamanager 还提供各种自动化选项。基于 Web 的客户端/服务器解决方案、多处理器操作、命令行操作和可选的目录扫描器可根据需要无缝集成到现有 PLM 环境中。目录扫描器监视定义的文件夹并处理存储在其中的数据。
与现有 PLM 系统集成的另一个选择是命令行。该集成实现了产品数据供应的自动化，例如 Docware 等目录系统或 Siemens PLM Rulestream 等按订单设计系统。
准备客户或供应商数据
Simplifier 简化并转换供应商数据。只需按下一个按钮，即可在几秒钟内移除用于计算包络几何形状的内部几何形状。为了有效减小文件大小，固体是完全自动生成的，无需任何内部工作。“修复”技术确保了 3D 模型的自动分析和修复。自动更正功能可提高数据质量以优化数据交换，尤其是对于导入的数据。
简化过程和质量优化的结果是 CAD 系统和所有下游过程的性能显着提高。特别合适的是数字模型的方法。此外，由于数据量的显着减少和数据的高质量，消除了图纸推导中的问题。
准备 VR / AR 的 CAD 数据
当处理 CAD 数据以在虚拟现实或增强现实中进行可视化时，3D_Evolution Simplifier 可用于大幅减少多边形的数量而不会造成质量劣势，即在机械和设备工程领域的典型模型中减少 90% 或更多。该过程基于基于优化的 B-REPsolids 去除内部几何形状和钻孔。读取原始 CAD 几何图形后，将对精确的 B-REP 数据进行简化。随后，转换为带有多边形大小定义的 obj 和 fbx 等格式，并将曲面细分减少高达 98%。由于 Simplifier 使用拓扑简化了简化的 B-REP 几何体，因此不会出现孔洞或不需要的几何体变形。
