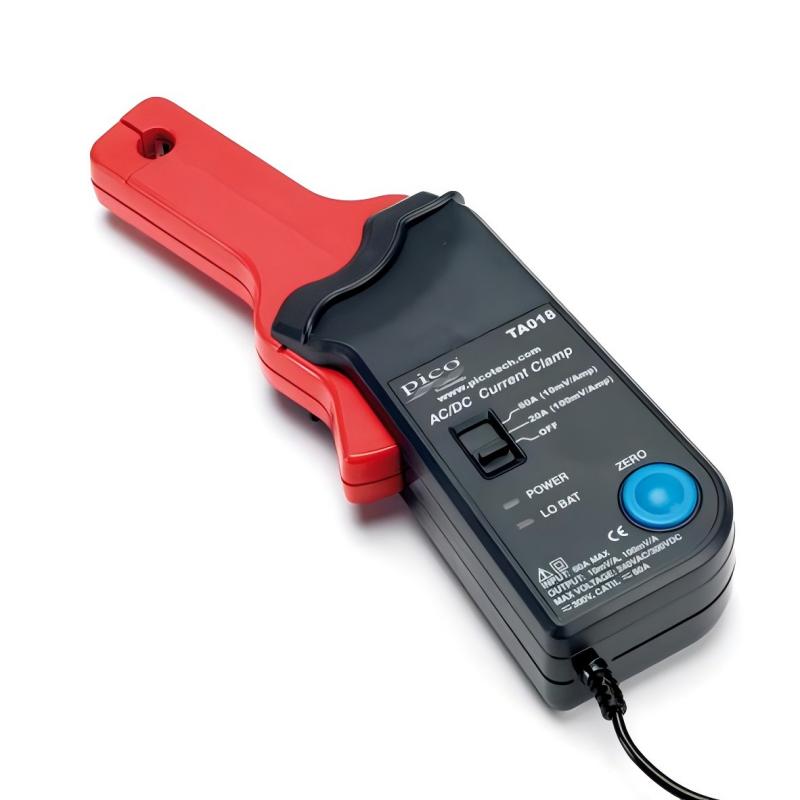

20A/60A 电流钳(HKTA018)

¥1,150.00

20A/60A直流电流钳(型号HKTA018)用于PicoScope汽车示波器,测量10 mA和60 A之间的电流。因此特别适用于测量喷油嘴和燃油泵的波形。

该电流钳有2个校准设置,由面板上的滑动开关设置。

1. 1 mV/10 mA (100 mV = 1 A)
— 用于测试电流最大至20A
2. 1 mV/100 mA (10 mV = 1 A)
— 用于测试电流最大至60A

使用时,无需切断被测电线,只需打开钳口夹住电线,就可测量电线内的电流。不用接触导体。

TA473电流钳具有惊人的分辨率和精度,大大降低了噪音干扰。

它可以搭配PicoScope应用于不同测试项目,包括:

  • 汽油车和柴油车的喷油嘴测试
  • 电磁阀测试
  • 节气门运动测试
  • EGR执行器测试
  • Broadband 02 传感器测试(结合电流倍增器)
  • 高达60A的大电流消耗试验(电机锁定试验)
  • 寄生漏电流测试
属性参数规格
类型PicoBNC+ 电流钳60 A AC/DC
物理特性
导线和探头的组合长度2.85m
钳口大小直径12mm(毫米)
重量320g (克)
电气特性
电流工作范围±60 A DC 或 AC 峰值
过载电流100 A DC (一分钟)
最大电压和CAT额定值150 V CAT II
硬件带宽20 kHz
温度系数±0.15% of reading / °C
硬件分辨率± 1 mA :分辨率增强
± 10 mA :无分辨率增强
精度2% +10 mA(示波器是1%)
工作温度范围0 °C to 50 °C
储存温度范围–20 °C to +85 °C
操作湿度15% 至 85% (不结露的状态)
带宽范围频率范围DC 至 20 kHz (–1 dB)
校准/零偏移要求连接后自动校准
