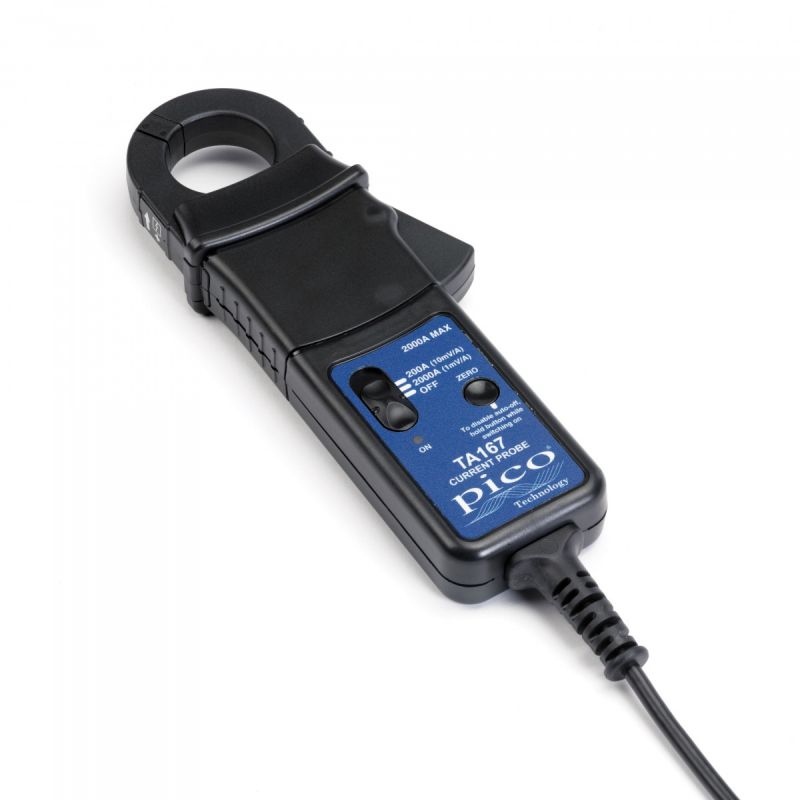

200A/2000A电流钳(HKTA167)

¥2,380.00

新的2000A/200A大电流钳可以测量至2000A的电流,不用切割、断开或剥离电线。在测量商用车和大型发动机轿车启动马达的高电流上,它是很理想的。

这种新的电流钳可以取代现有的PP266(600A),PP253(2000A)电流钳,它具有更高的灵敏度、更低的噪声和更快的响应速度。 HKTA167设有200A模式,用于更好地测量较低的电流,并有一个改进的钳口尺寸。在不使用时,还具有自动断电装置以节省电池寿命(在测试电池漏电/断开电流时,这个功能可以被禁用)。

采用先进的霍尔效应传感器提高灵敏度和高外部磁场抑制, HKTA167提供了一个突破性的量程和精度,以满足现代汽车特别是柴油发动机的挑战。

这些电流钳已经被设计和PicoScope示波器一块使用,并设有减少噪声拾取的额外筛选。

TA473电流钳具有惊人的分辨率和精度,大大降低了噪音干扰。

它可以搭配PicoScope应用于不同测试项目,包括:

  • 汽油车和柴油车的喷油嘴测试
  • 电磁阀测试
  • 节气门运动测试
  • EGR执行器测试
  • Broadband 02 传感器测试(结合电流倍增器)
  • 高达60A的大电流消耗试验(电机锁定试验)
  • 寄生漏电流测试
电气数据
(准确度均在23 ℃±1 ℃)
额定电流2000 A AC 峰值或 DC
测量范围(S )2000 A
过载能力2200 A (60 s)
输出灵敏度10mV/A (0-200A量程)
1mV/A(0-2000A量程)
精度1)(0 – 200A的10mV/A)读数的± 1% ± 100 mA
精度1)(0–1500 A的1mV/A)读数的± 1% ± 500 mA
精度1)(1500 – 2000 A的1mV/A)读数的± 5%
增益变化范围读数/°C的±0.15%
频率范围DC to 20 kHz (-1 dB)
IRMS x f ≤ 400,000
电源9 V 碱性电池 PP3, MN 1604 or IEC6LR61
负载阻抗(最小)> 100 kW and £ 100 pF
一般资料
导体尺寸32 mm直径
输出电缆和连接器2 m 长同轴电缆,末端BNC连接器
过载能力2200 A (60 s)
工作温度0°C to +50°C
取出电池储存温度-20°C to +85°C
所引述的精度1) ,被测线缆位于钳口的中心。
