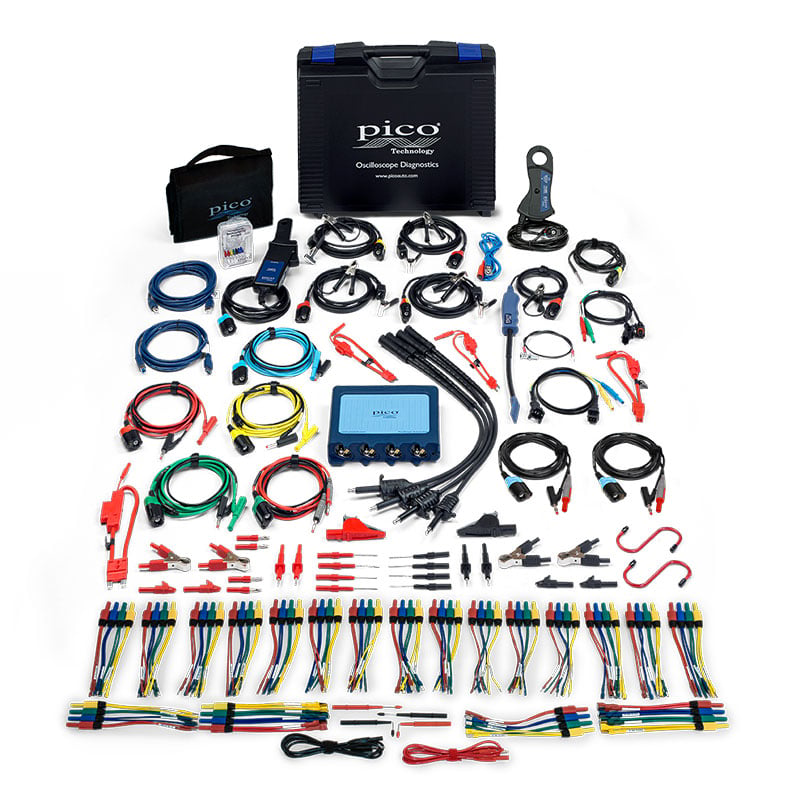

Pico4425A四通道高级套装(EP034)

¥41,050.00

4通道高级套装是汽车诊断的最高配置。它在标准套装的基础上增加了我们最受欢迎的附件,如6路通用引线、保险丝延长线和COP延长线等。

(1)1个PicoScope 4425A示波器模块(20)2根万用表探头(红)(HKTA002)
(2)1个ATC式保险丝延长线(HKTA034)(21)2个小鳄鱼夹(黑)(HKTA003)
(3)1个mini ATC保险丝延长线(HKTA035)(22)2个小鳄鱼夹(红)(HKTA004)
(4)4根COP高压点火延长线(HKTA037)(23)1个大鳄鱼夹(黑色)(HKTA005)
(5)1根COP线圈组的接地线(HKTA106)(24)1个大鳄鱼夹(红色)(HKTA006)
(6)1个Jcase保险丝延长线(HKTA168)(25)1盒刺针(HKTA008)
(7)1个Maxi 保险丝延长线(HKTA206)(26)1根2针脚引线(HKTA012)
(8)1套6路通用引线(HKTA514)(27)4个4mm护套转无护套适配器(HKTA017)
(9)1个倒车雷达探头(HKTA329)(28)2个蓄电池夹子(红)(HKTA157)
(10)1个PicoBNC+电流钳:200A/2000A(HKTA388)(29)2个蓄电池夹子(黑)(HKTA158)
(11)1个PicoBNC+大量程线性温度探头(HKTA395)(30)4根柔性刺针(黑)(HKTA161)
(12)1个PicoBNC+COP点火探头(HKTA398)(31)4根柔性刺针(红)(HKTA162)
(13)1根PicoBNC+电阻测试线(HKTA432)(32)1根ACS 2针脚引线(HKTA190)
(14)1个PicoBNC+ 60A电流钳(HKTA473)(33)4根PicoBNC+次级点火拾取线(HKTA397)
(15)1根PicoBNC+至4mm测试线(蓝色)(HKTA404)(34)2根PicoBNC+汽车10:1示波器探头(HKTA506)
(16)1根PicoBNC+至4mm测试线(红色)(HKTA405)(35)1根USB 3.0线(HKTA155)
(17)1根PicoBNC+至4mm测试线(绿色)(HKTA406)(36)1根USB 2.0 测试线,4.5米(MI121)
(18)1根PicoBNC+至4mm测试线(黄色)(HKTA407)(37)2个S形钩
(19)2根万用表探头(黑)(HKTA001)(38)1个U盘(软件&资料)

压缩测试MAF传感器预热塞次级高压
汽车平衡MAP传感器喷油嘴COP独立点火系统
蓄电池发电机测试油门踏板传感器速度控制阀多COP独立点火系统
发电机车速传感器正时阀CAN Bus
起动机电压/电流电磁阀放大器接地LIN
相对压缩节气门传感器放大器信号K 线
智能发电机爆震传感器初级点火系统Flex Ray
ABS冷却风扇DIS点火电压 VS 电流KWP2000
凸轮轴传感器燃油泵初级 VS 次级凸轮 VS 曲轴位置传感器
温度传感器步进马达DIS 初级电压初级点火 VS 曲轴传感器
曲轴传感器节气门伺服电机DIS 初级电流初级点火 VS 喷油嘴
分电器拾取压力调节器初级点火 VS 次级凸轮,曲轴,喷油嘴和点火
燃油压力传感器凸轮轴调节器摇摆测试(阻抗)HVAC 效率(温度)
氧传感器EGRSAW信号
型号Pico4425A
带宽20 MHz (10 MHz 在 ±50 mV   量程)
通道数4
垂直分辨率12 位
精度±1%
灵敏度10 mV/div to 40 V/div
输入量程 (满刻度)±50 mV to ±200 V 在 12 个量程内
输入特性1 MΩ并联24 pF
输入类型浮地, BNC 连接器
输入耦合软件可选AC/DC
过载保护±250 V (DC + AC peak) 单个输入上
最大采样率400 MS/s (即400MHz)(1 个通道在用)
200 MS/s (即200MHz)(2 个通道在用)
100 MS/s (即100MHz)(3 或 4个通道在用)
缓存器容量250 M 样本
波形缓存达 10,000 个波形
时基范围100 ns/div to 5000 s/div

相关产品推荐

CAN引线盒也叫CAN测试盒,用它可轻松连接汽车上16针脚的诊断插座。根据车辆配置,你可以用它检查电源、地极和CAN总线信号质量。你可把PicoScope汽车示波器连接到CAN引线盒,监测存在的任何信号,例如CAN高和CAN低信号。

该型号的套装,使用的是PicoBNC+技术,光学传感器由示波器识别和供电;所以只支持跟Pico4225A和Pico4425A示波器使用。
