套装清单
引导测试示例
相关资源下载
示波器参数

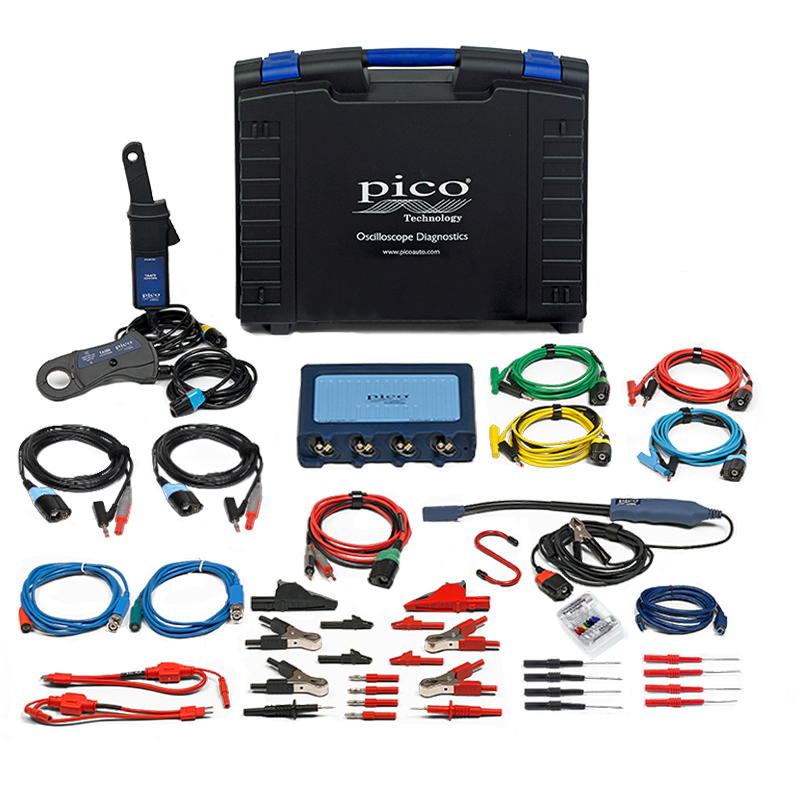

套装清单
| 1）1个PicoScope 4425A示波器模块 | 16）1个无钥匙进入系统探头（HKTA330） |
| 2）1个 S形钩（MI168） | 17）1个PicoBNC+ 2000A电流钳 （HKTA388） |
| 3）1个万用表探头（黑）（HKTA001） | 18）1个PicoBNC+ COP点火探头 （HKTA398） |
| 4）1个 万用表探头（红）（HKTA002） | 19）2个PicoBNC+ 汽车10:1 示波器探头 （HKTA506） |
| 5）2个 小鳄鱼夹（黑）（HKTA003） | 20）1根PicoBNC+ 至4mm测试线（蓝色）（HKTA404） |
| 6）2个 小鳄鱼夹（红）（HKTA004） | 21）1根PicoBNC+ 至4mm测试线（红色）（HKTA405） |
| 7）1个 大鳄鱼夹（黑）（HKTA005） | 22）1根PicoBNC+ 至4mm测试线（绿色）（HKTA406） |
| 8）1个 大鳄鱼夹（红）（HKTA006） | 23）1根PicoBNC+ 至4mm测试线（黄色）（HKTA407） |
| 9）4个4mm护套转无护套适配器（HKTA017） | 24）1根PicoBNC+ 电阻测试线（HKTA432） |
| 10）1个ATC式保险丝延长线（HKTA034） | 25）1个PicoBNC+ 60A电流钳（HKTA473） |
| 11）1个mini ATC保险丝延长线(HKTA035 ) | 26）1套刺针组（HKTA008） |
| 12）1根USB 3.0 线，1.8m（HKTA155） | 27）4个柔性后背刺针（黑色）（HKTA161） |
| 13）2个蓄电池夹子（红）（HKTA157） | 28）4个柔性后背刺针（红色）（HKTA162） |
| 14）2个蓄电池架子（黑）（HKTA158） | 29）1个U盘（汽车专用软件&资料） |
| 15）1个倒车雷达探头（HKTA329） | 30）1个手提工具箱 |
引导测试示例
| 直流高压能量系统或交流电机/发电机驱动系统 |
| 充电行为和12V/高压（HV）电池电流分配问题 |
| 充电系统和汽车之间的CP/PP通讯 |
| 3相电流测量（检查负载下的绕组平衡） |
| 所有12V和48V的系统 |
相关资源下载
示波器参数
| 型号 | Pico4425A |
| 带宽 | 20 MHz (10 MHz 在 ±50 mV 量程) |
| 通道数 | 4 |
| 垂直分辨率 | 12 位 |
| 精度 | ±1% |
| 灵敏度 | 10 mV/div to 40 V/div |
| 输入量程 (满刻度) | ±50 mV to ±200 V 在 12 个量程内 |
| 输入特性 | 1 MΩ并联24 pF |
| 输入类型 | 浮地, BNC 连接器 |
| 输入耦合 | 软件可选AC/DC |
| 过载保护 | ±250 V (DC + AC peak) 单个输入上 |
| 最大采样率 | 400 MS/s (即400MHz)(1 个通道在用) |
| 200 MS/s (即200MHz)(2 个通道在用) | |
| 100 MS/s (即100MHz)(3 或 4个通道在用) | |
| 缓存器容量 | 250 M 样本 |
| 波形缓存 | 达 10,000 个波形 |
| 时基范围 | 100 ns/div to 5000 s/div |
