套装清单
相关资源下载
规格参数

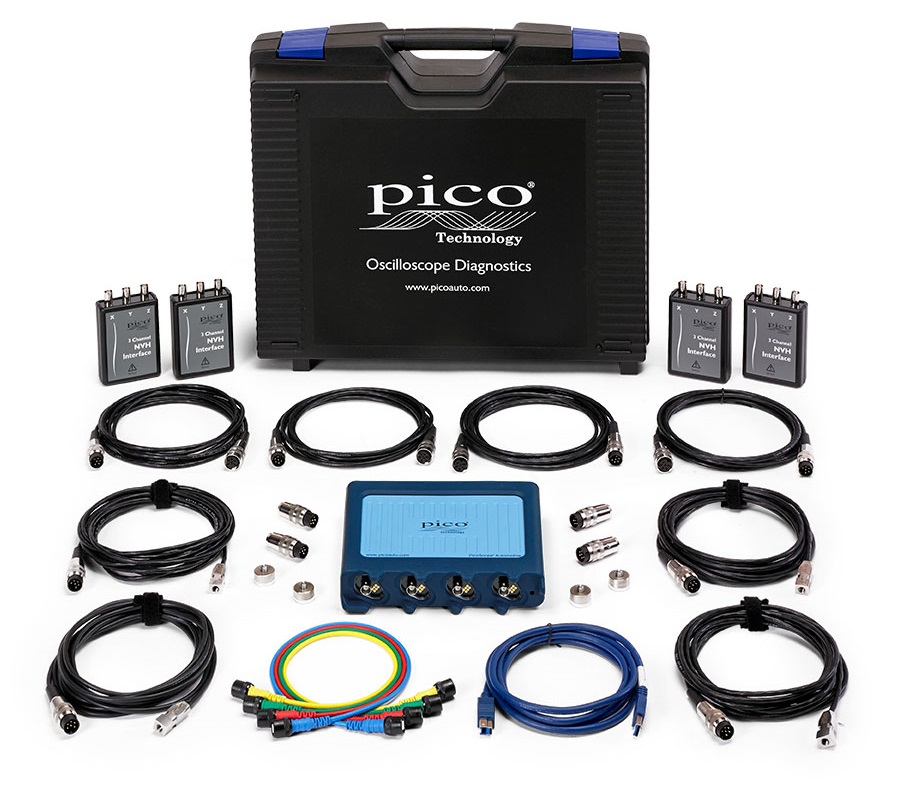

套装清单
| （1）1个PicoScope4425A示波器模块 | （7）4条传感器延长线缆（HKTA145） |
| （2）1条USB 3.0线（HKTA155） | （8）1条BNC至BNC线缆，0.5m 蓝 |
| （3）4个NVH接口盒 | （9）1条BNC至BNC线缆，0.5m 红 |
| （4）4个MEMS 3轴（XYZ）加速度计（HKTA143） | （10）1条BNC至BNC线缆，0.5m 绿 |
| （5）4个固定磁铁（HKTA096） | （11）1条BNC至BNC线缆，0.5m 黄 |
| （6）4个麦克风 |
相关资源下载
| 产品使用说明： |
| 虹科Pico振动异响（NVH）培训 |
| 软件下载及操作指引： |
| windows系统版本 |
| macOS系统版本 |
| 用户手册（PicoDiagnostics软件） |
规格参数
| 重量（接口/振动传感器/麦克风） | 120 g / 80 g / 20 g |
| 尺寸： 传感器接口（包括BNC接头） 麦克风 磁铁（包括固定螺钉） | 105 mm x 65 mm x 27 mm 43 mm x ø17 mm 12 mm x ø18 mm |
| 传感器扩展测试线长度 | 3 m |
| 电池 (锂电) | CR123(A) 3 V（用户可更换） |
| 电池寿命（存放/诊断模式/麦克风模式） | 10年 / 6个月 / 2个月 |
| 最大可测量加速度 | ±5 g |
| 振动频率范围 (3 dB) | DC 至 350 Hz |
| 抗击打能力 (加速度计头) | 10,000 g |
| 温度范围（工作） 加速度计头 | –40 °C 至 85 °C |
| 螺纹安装（加速度计） | ¼” x 28 UNF |
| 麦克风灵敏度 | 45 mV/Pa, 标称, at 1 kHz |
| EMC认证 | CE: 满足EN61326-1:2006 |
相关产品推荐

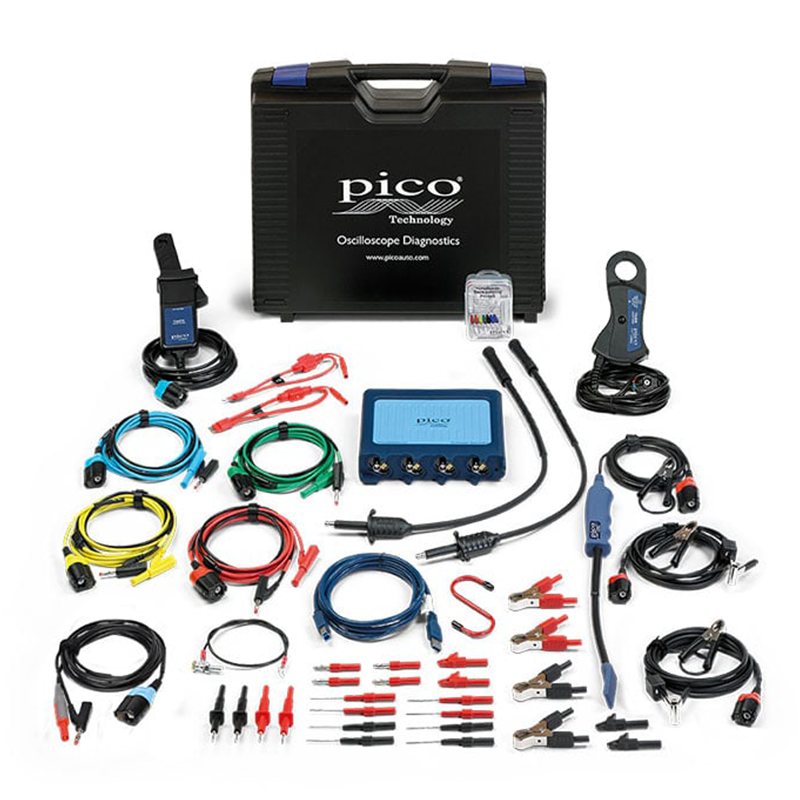

这是我们最受欢迎的套装，搭配主机为虹科Pico 4425A示波器(了解更多示波器请点击这里)，使您能够同时测量和记录多达4个信号。它配备各种附件，包括:测试线、探针、夹子和电流钳，可检测车辆上几乎所有电路部件，帮助您快速判断故障
